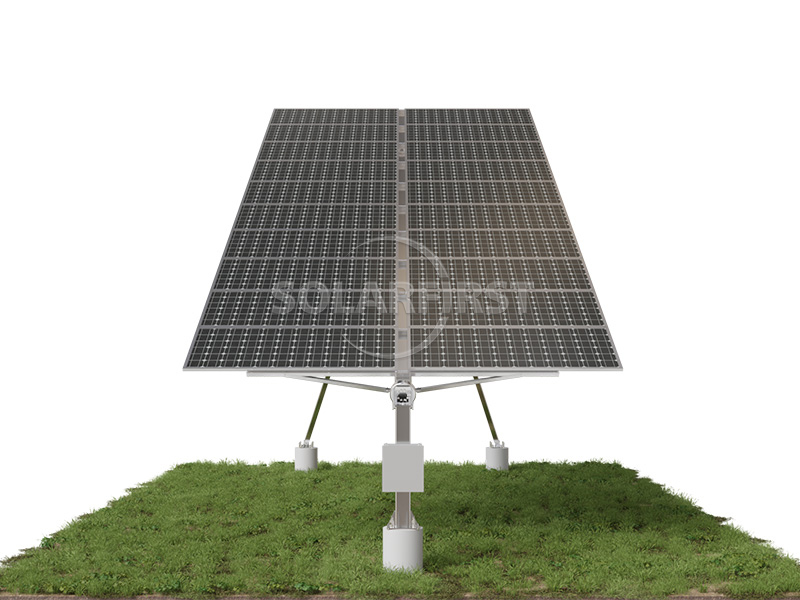

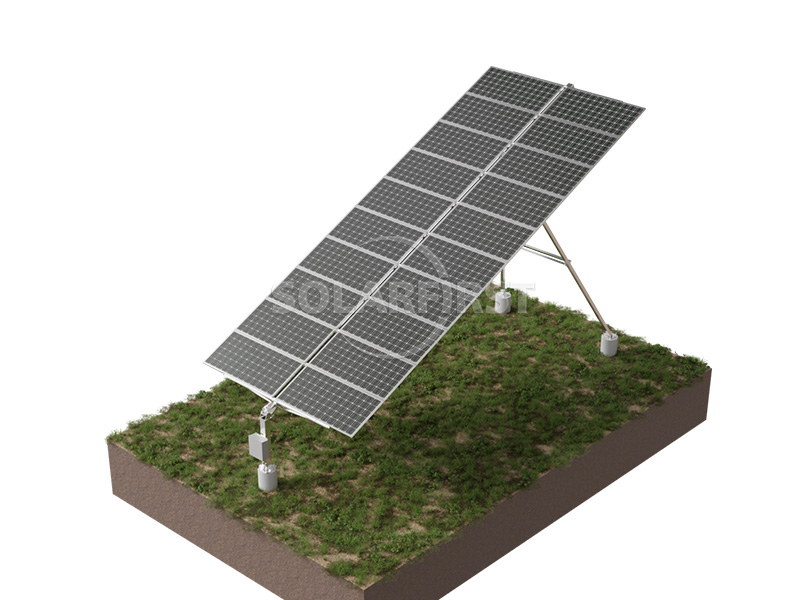

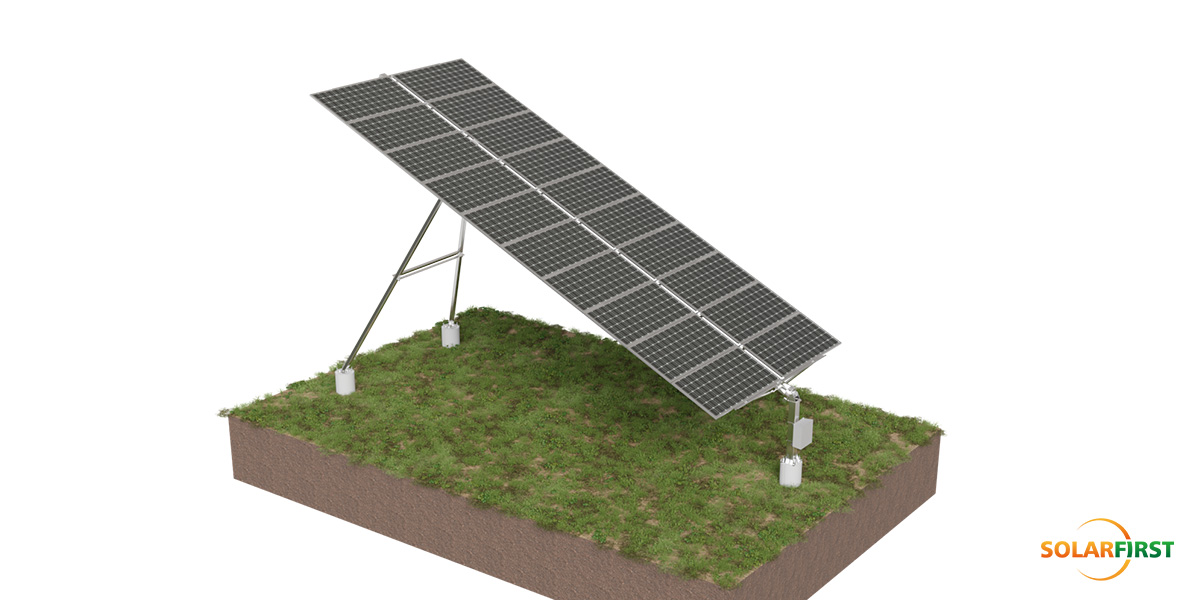

Система слежения за Солнцем с наклонной одноосной осью серии Tilt

01 Описание продукта

Наклонный одноосный солнечный трекер серии Tilt разработан для крупных солнечных электростанций, особенно в регионах с высокими широтами, обеспечивая оптимальный баланс между выработкой энергии и прочностью конструкции. Эта система имеет наклонную одноосную конструкцию, которая вращается между горизонтальной и вертикальной плоскостями, обеспечивая максимальное проникновение солнечного света при сохранении низкого ветрового профиля и клиренса для повышения безопасности и эффективности использования пространства.

Трекер, построенный на простой, но высокоустойчивой треугольной опорной конструкции, обеспечивает надежную работу даже в сложных условиях окружающей среды. Его интеллектуальная система слежения автоматически корректирует угол наклона (до ±45° по азимуту и ​​от 5 до 25° по наклону) в зависимости от данных о рельефе местности и погоде в режиме реального времени, значительно увеличивая выработку энергии по сравнению с системами с фиксированным наклоном. Каждый трекер поддерживает до 20 солнечных модулей и совместим с системами с напряжением 1000 В/1500 В.

Система изготовлена ​​из стали с горячеоцинкованным покрытием или покрытием Zn-Al-Mg со средней толщиной покрытия ≥80 мкм и обеспечивает исключительную коррозионную стойкость и длительный срок службы. Система совместима с различными типами фундаментов: свайным, монолитным или стальным свайным, что обеспечивает гибкость при развертывании на различных объектах. Благодаря настраиваемой конструкции, выдерживающей скорость ветра до 40 м/с, этот трекер сочетает в себе интеллектуальную функциональность и высокую надежность для коммунальных и коммерческих солнечных проектов.

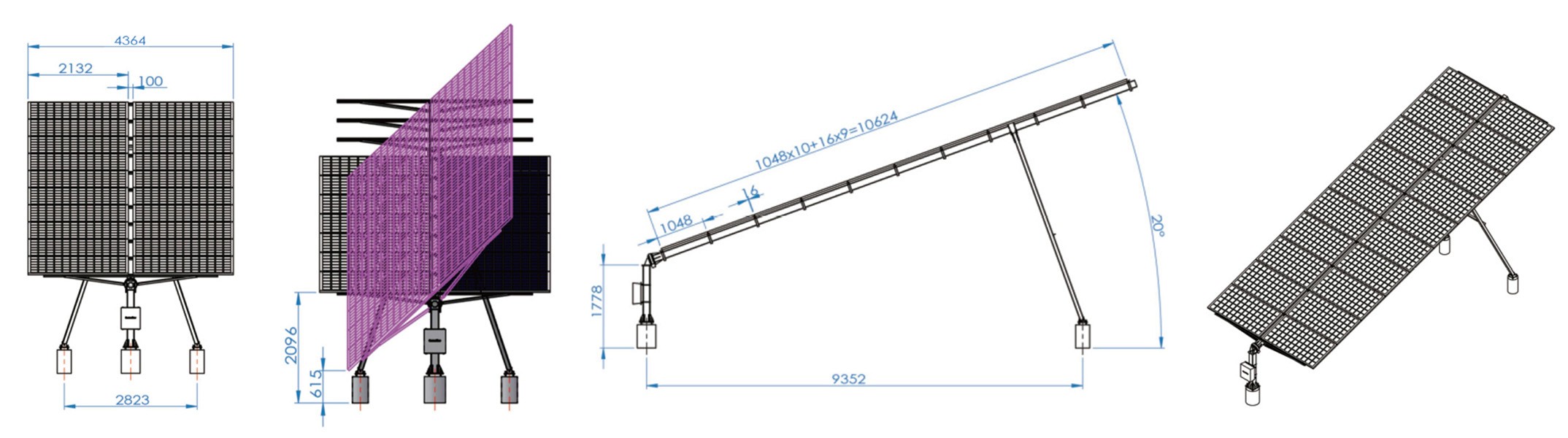

02 Принципиальная схема аксессуара

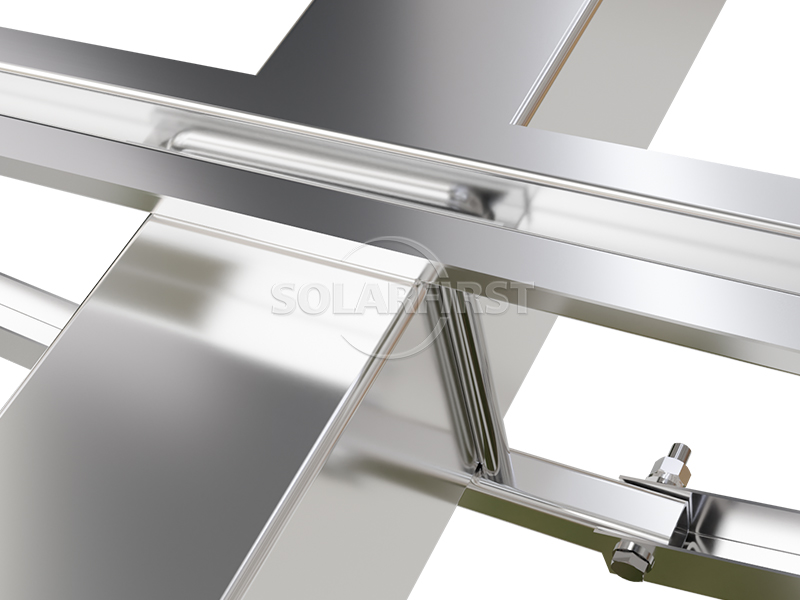

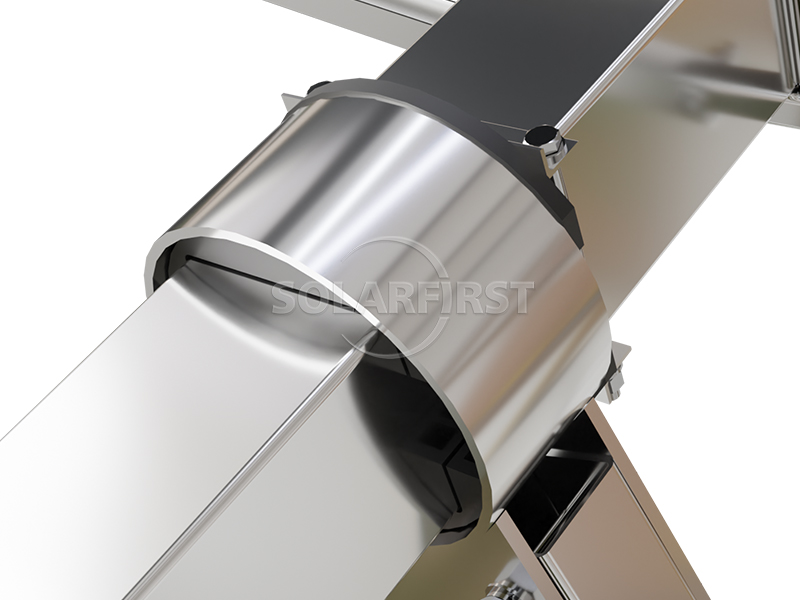

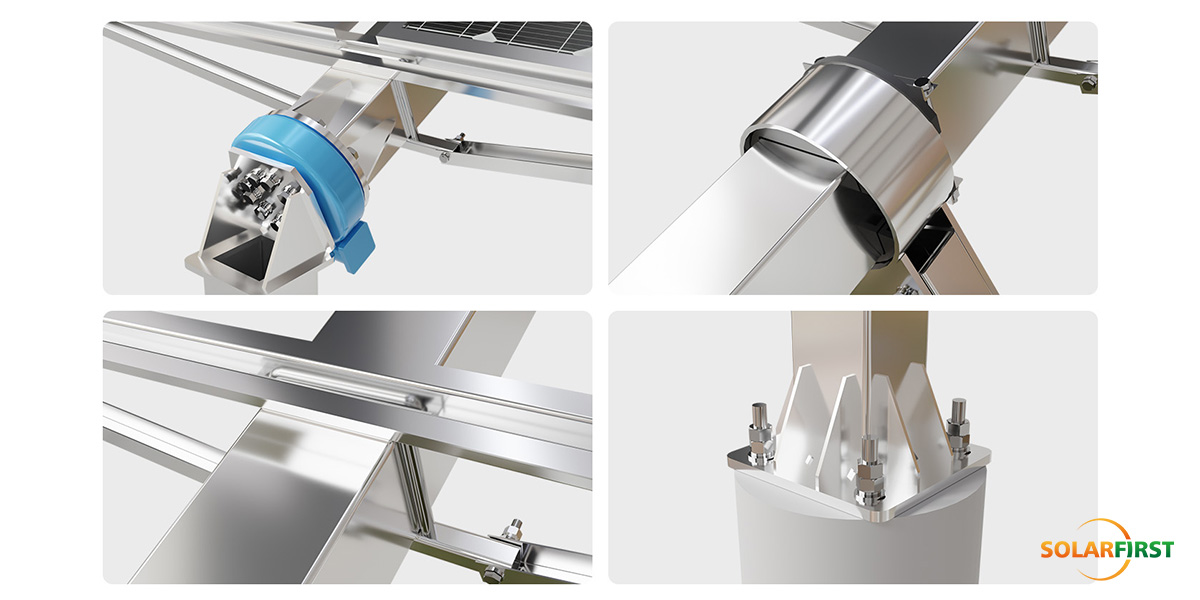

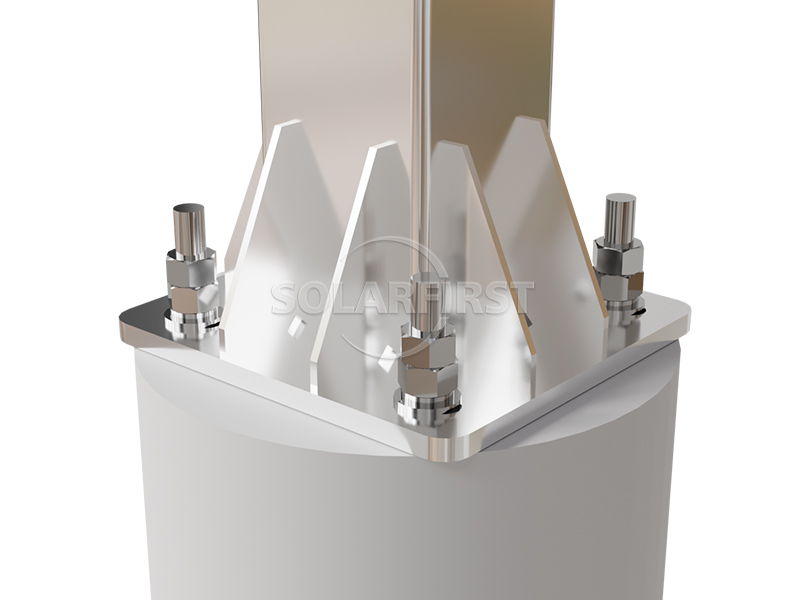

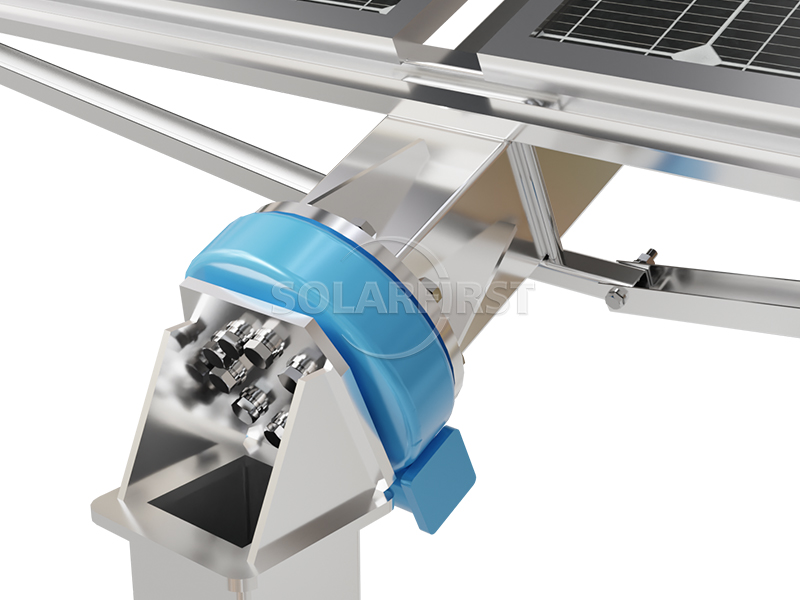

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

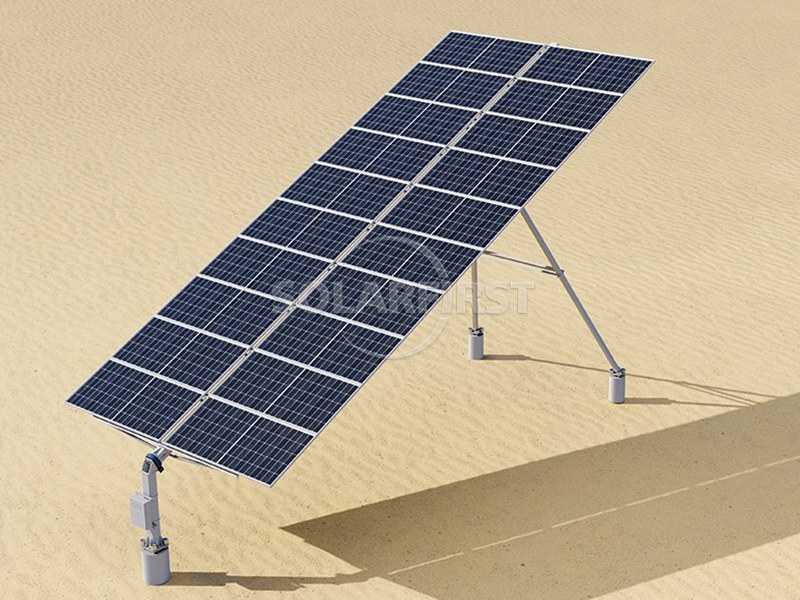

✔ Пустыни и пограничные земли: Применимые системы: одноосные и двухосные системы слежения

✔ Склоны и холмистый рельеф: Применимые системы: Наклонные одноосные/адаптивные двухосные системы

✔ Фотоэлектрические установки на крыше и электроснабжение населения: Применимые системы: легкие плоские одноосные/малые двухосные системы

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление индивидуальных отчетов по расчету нагрузки (включая анализ ветровой нагрузки, снеговой нагрузки и сейсмической нагрузки).

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте исследования геологических условий (несущая способность грунта/уклон/коррозионная среда).

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

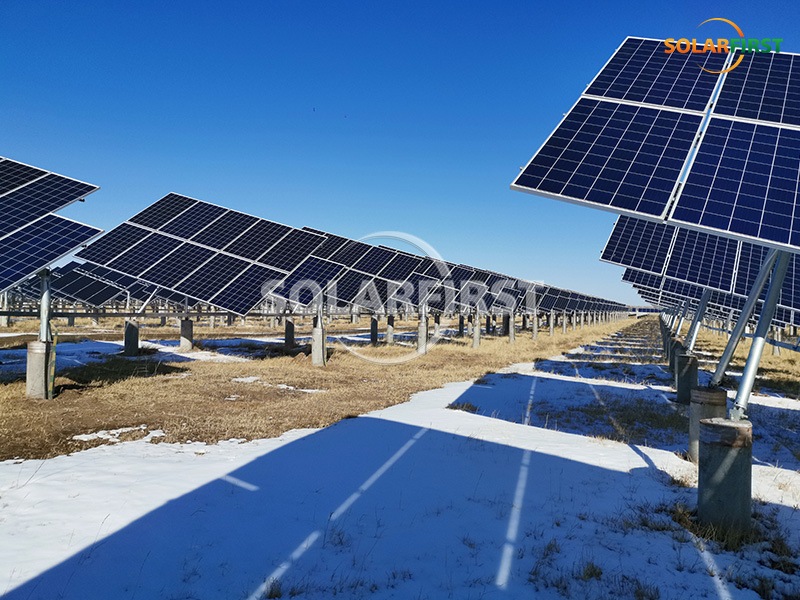

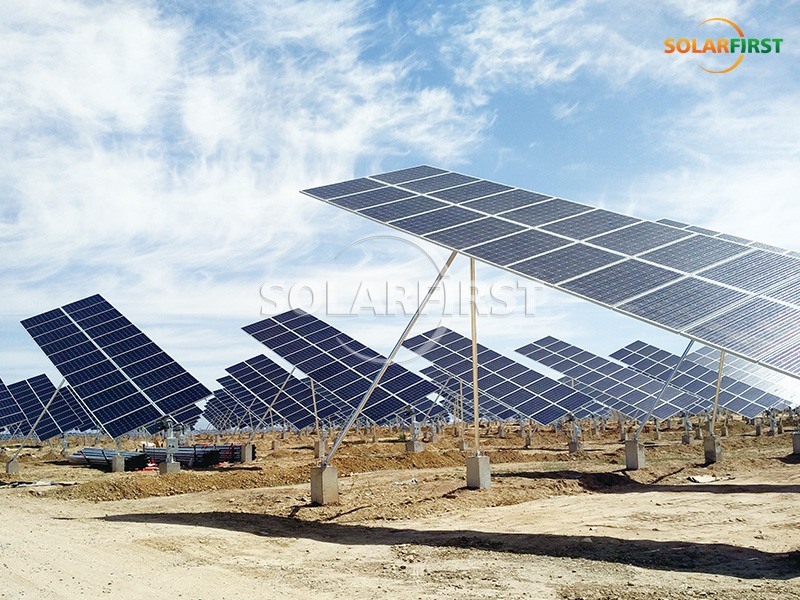

09 Проектный кейс
