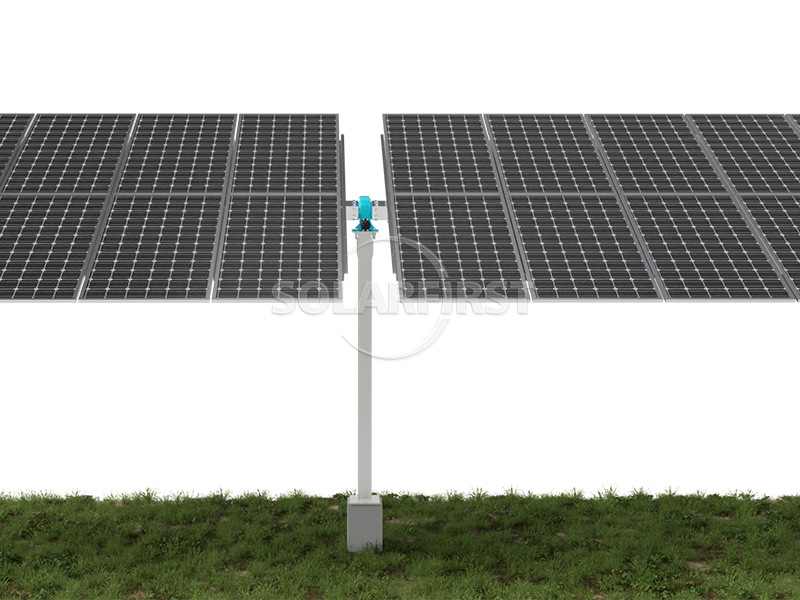

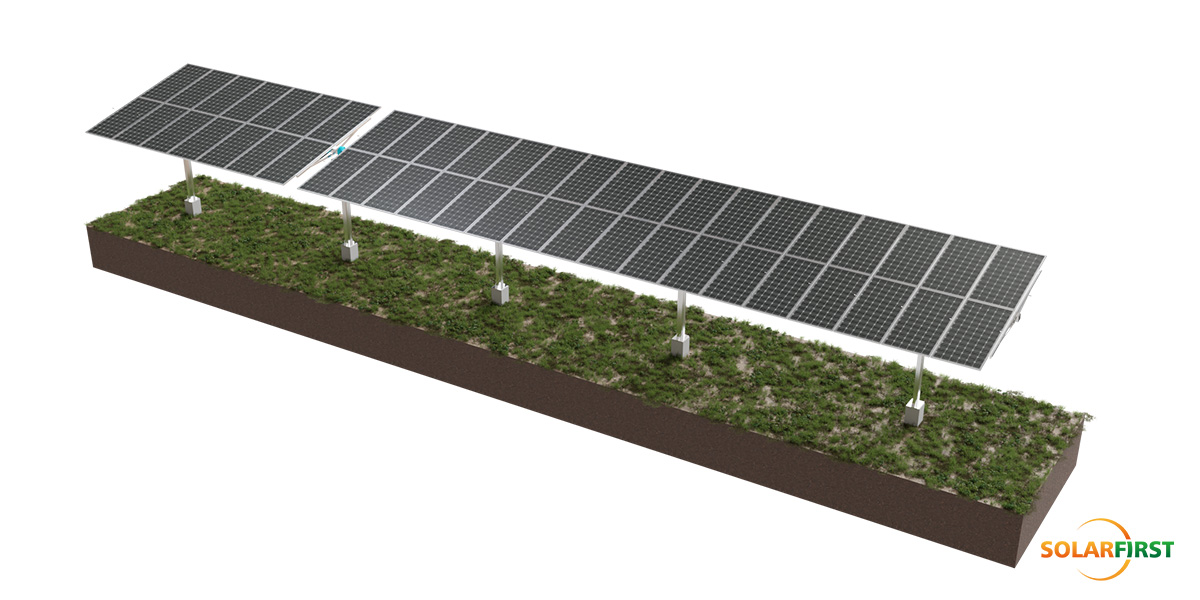

Система отслеживания положения Солнца Horizon D+ Series с несколькими точками привода и одной осью

01 Описание продукта

Этот горизонтальный одноосевой трекер разработан для значительного увеличения выработки энергии за счёт непрерывной ориентации солнечных панелей по солнцу в течение всего дня. Разработанная для промышленных и крупных коммерческих проектов, система сочетает в себе высокую адаптивность, структурную устойчивость и интеллектуальное управление для максимальной выработки электроэнергии в различных условиях рельефа и погодных условиях.

Благодаря способности адаптироваться к уклону до 15% в направлении «север-юг» трекер надёжно работает на неровной местности. Многоточечная система привода значительно повышает устойчивость к ветровому скручиванию и повышает устойчивость к критическим скоростям ветра, обеспечивая стабильную работу при ветре до 45 м/с. Совместимый с солнечными модулями диаметром 182 мм и 210 мм, каждый трекер может вместить до 120 модулей и настраивается на напряжение системы 1000 В или 1500 В.

Интеллектуальная система слежения корректирует угол наклона (до ±45°) в режиме реального времени, используя данные о рельефе и погоде, а независимая система мониторинга обеспечивает эксплуатационную надежность и быстрое обнаружение неисправностей. Изготовленный из горячеоцинкованной стали с покрытием Zn-Al-Mg (толщина покрытия ≥65 мкм), трекер обеспечивает длительную коррозионную стойкость и доступен с фундаментами на основе свай, монолитных фундаментов или стальных свай.

Независимо от того, установлена ​​ли эта система на солнечных электростанциях или на крупных коммерческих объектах, она обеспечивает оптимальный баланс производительности, долговечности и простоты обслуживания.

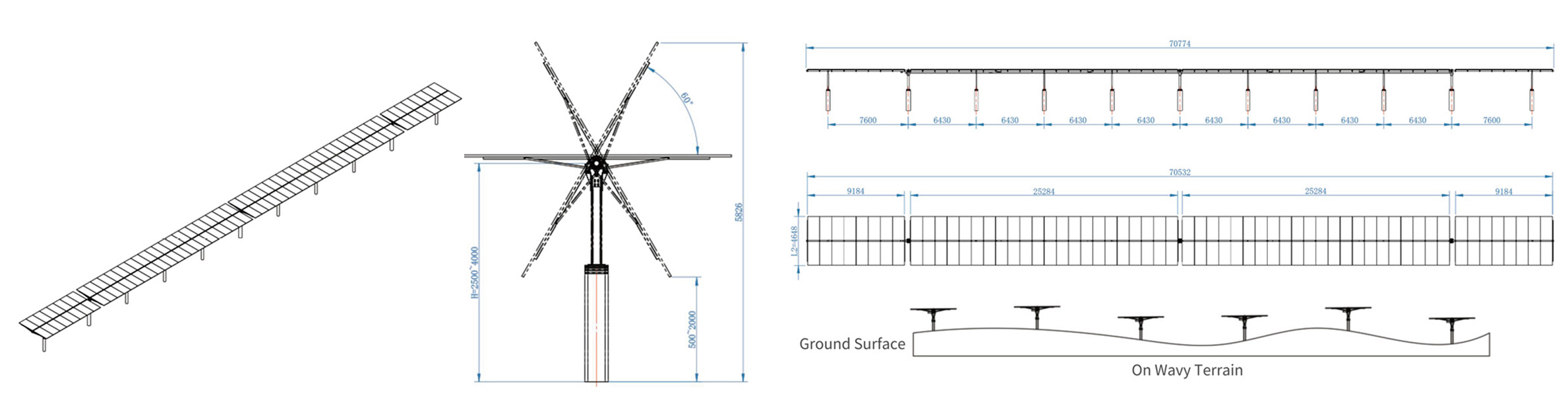

02 Принципиальная схема аксессуара

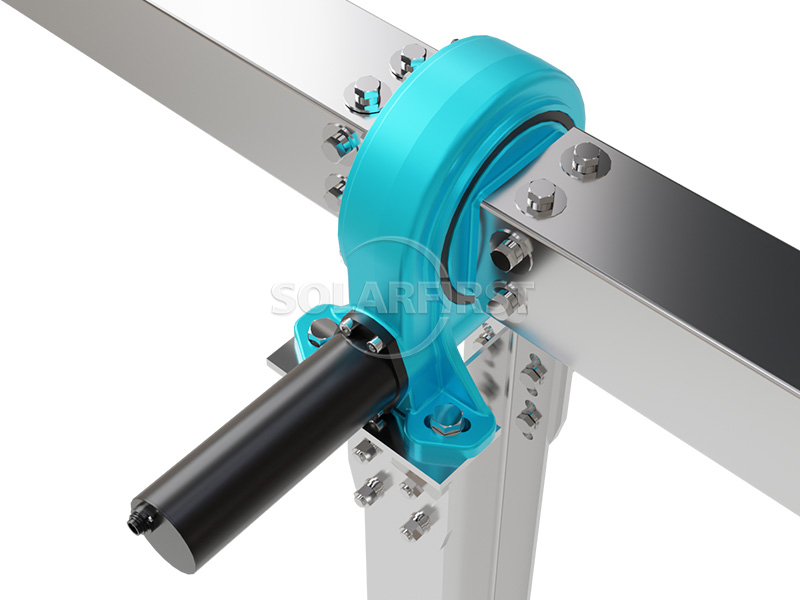

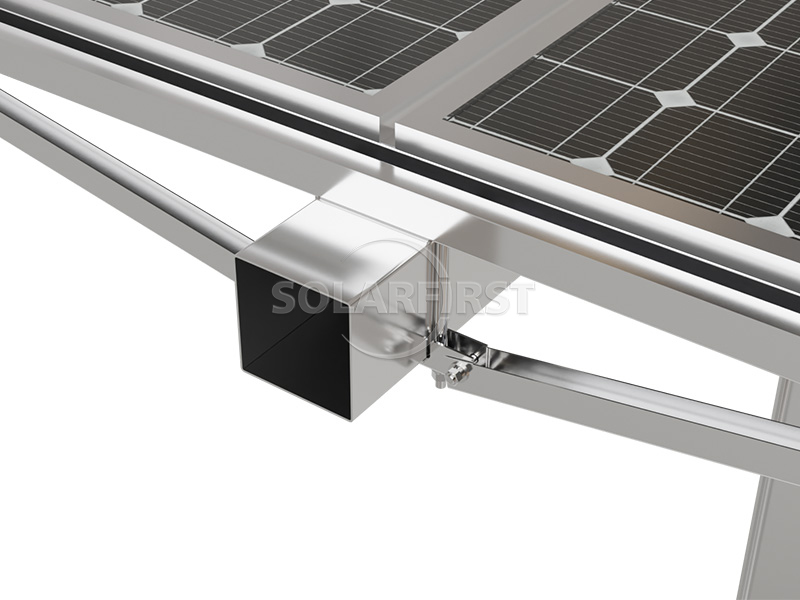

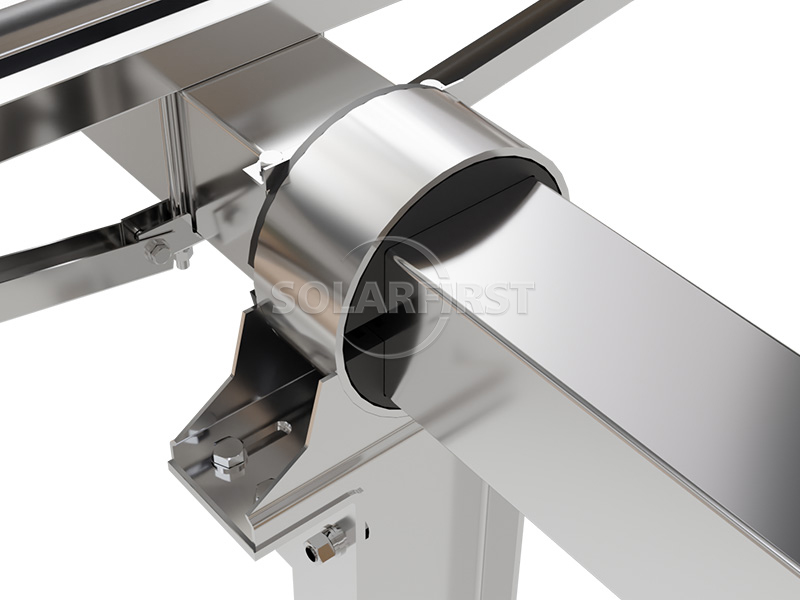

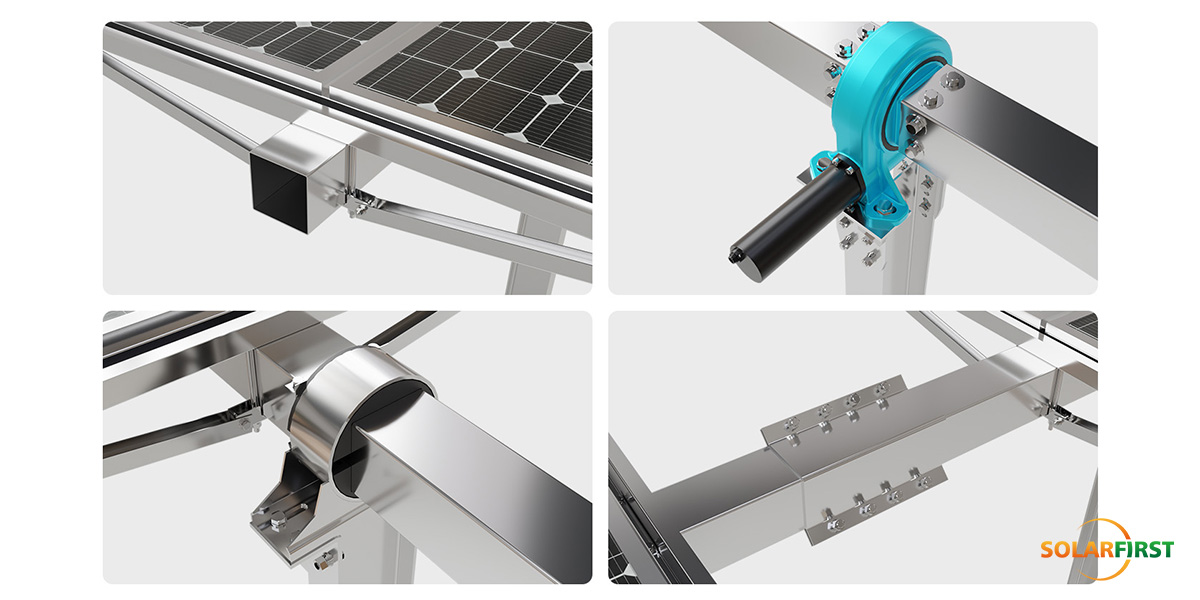

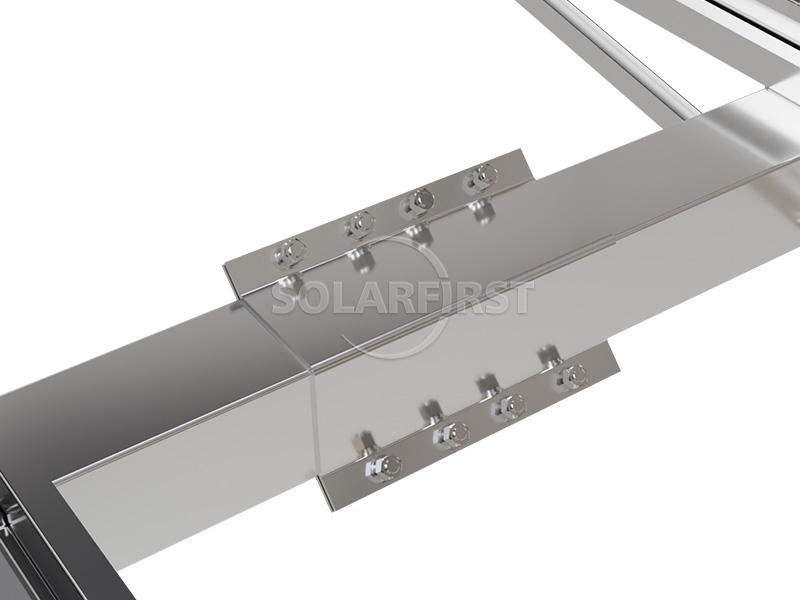

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

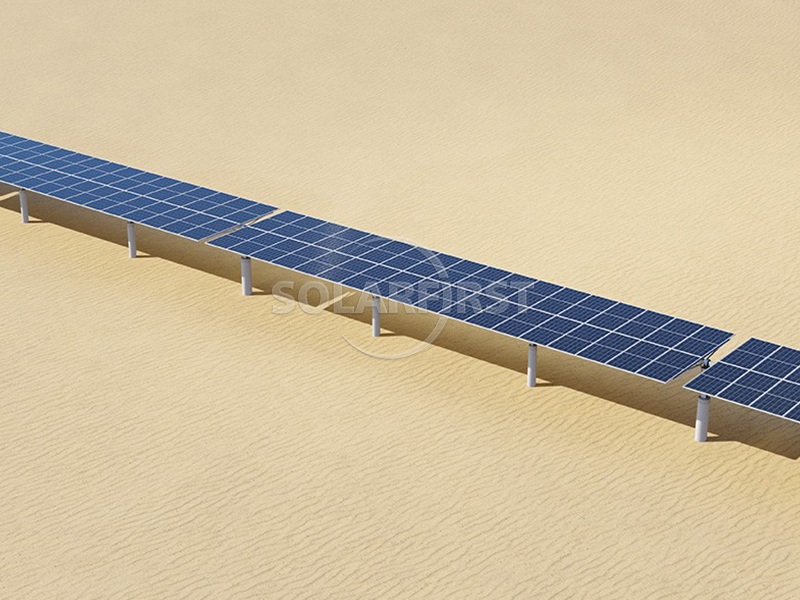

✔ Пустыни и пограничные земли: Применимые системы: одноосные и двухосные системы слежения

✔ Склоны и холмистый рельеф: Применимые системы: Наклонные одноосные/адаптивные двухосные системы

✔ Фотоэлектрические установки на крыше и электроснабжение населения: Применимые системы: легкие плоские одноосные/малые двухосные системы

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление индивидуальных отчетов по расчету нагрузки (включая анализ ветровой нагрузки, снеговой нагрузки и сейсмической нагрузки).

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте исследования геологических условий (несущая способность грунта/уклон/коррозионная среда).

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

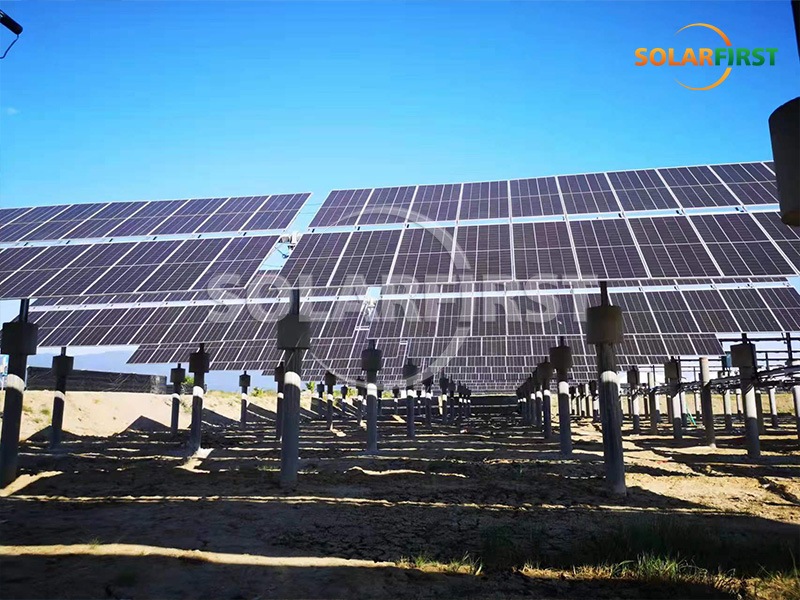

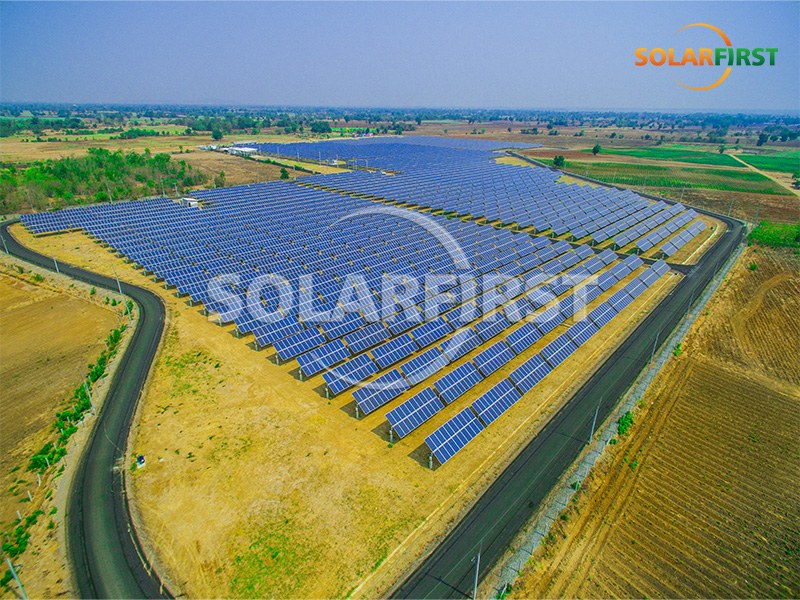

09 Проектный кейс
