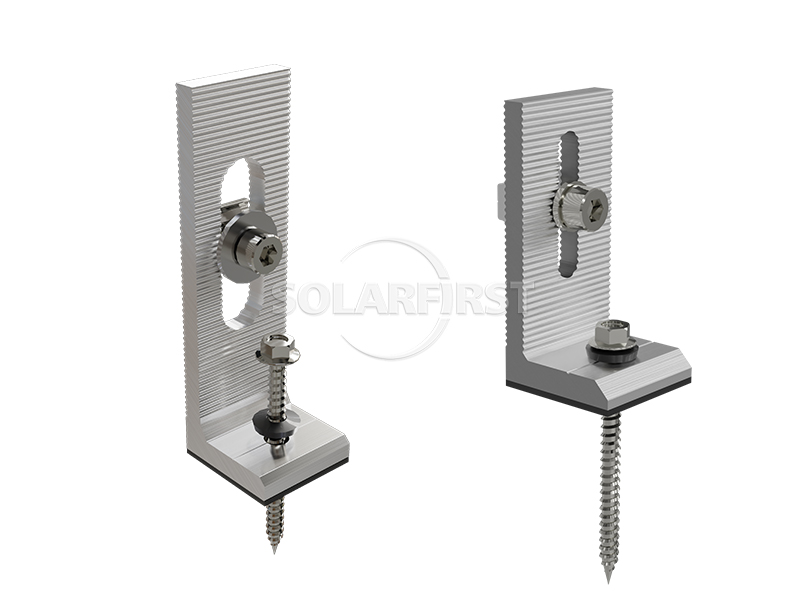

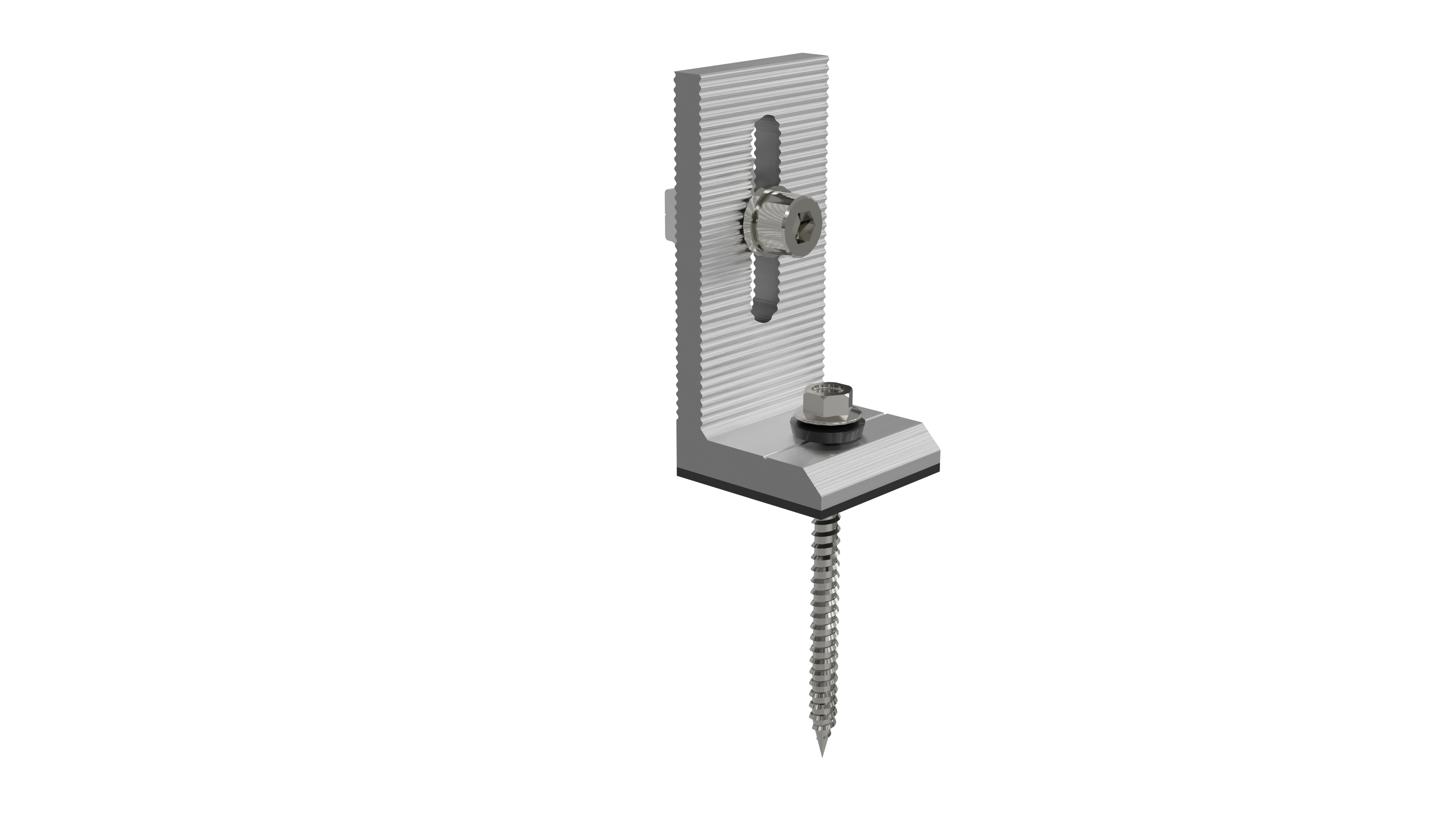

Крепление для солнечных панелей на металлическую крышу с Г-образной ножкой
This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
Варианты цвета/внешнего вида :
Silver blackМатериал и обработка поверхности :
Anodized Aluminum 6005 T5, Stainless Steel 304Сертификация :

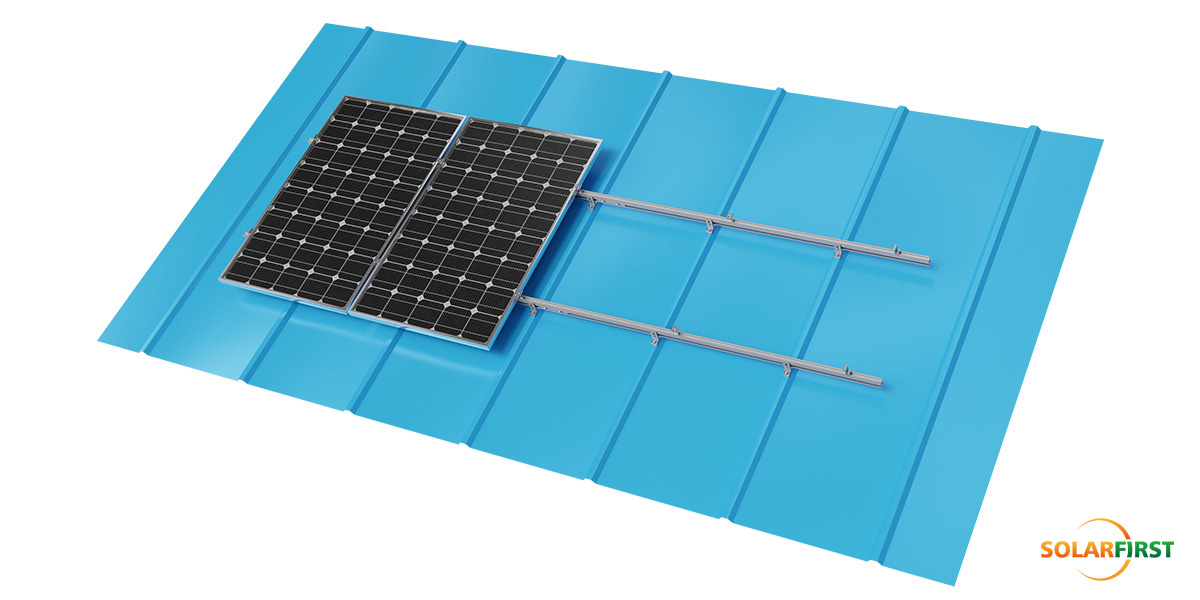

ISO，SGS，CEКрепление для солнечных панелей на крышу SF с L-образной опорой представляет собой простое и эффективное решение для монтажа на металлических крышах трапециевидной формы, отличающееся логичной и быстрой последовательностью установки.

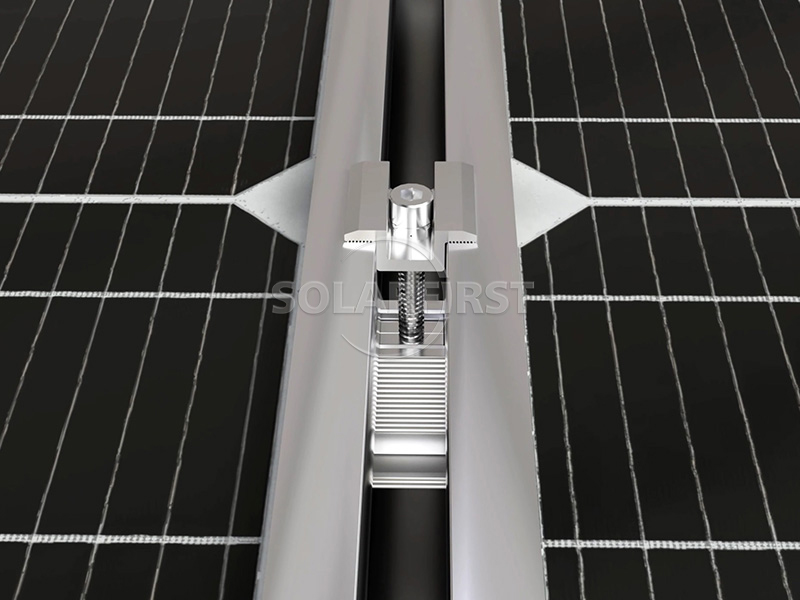

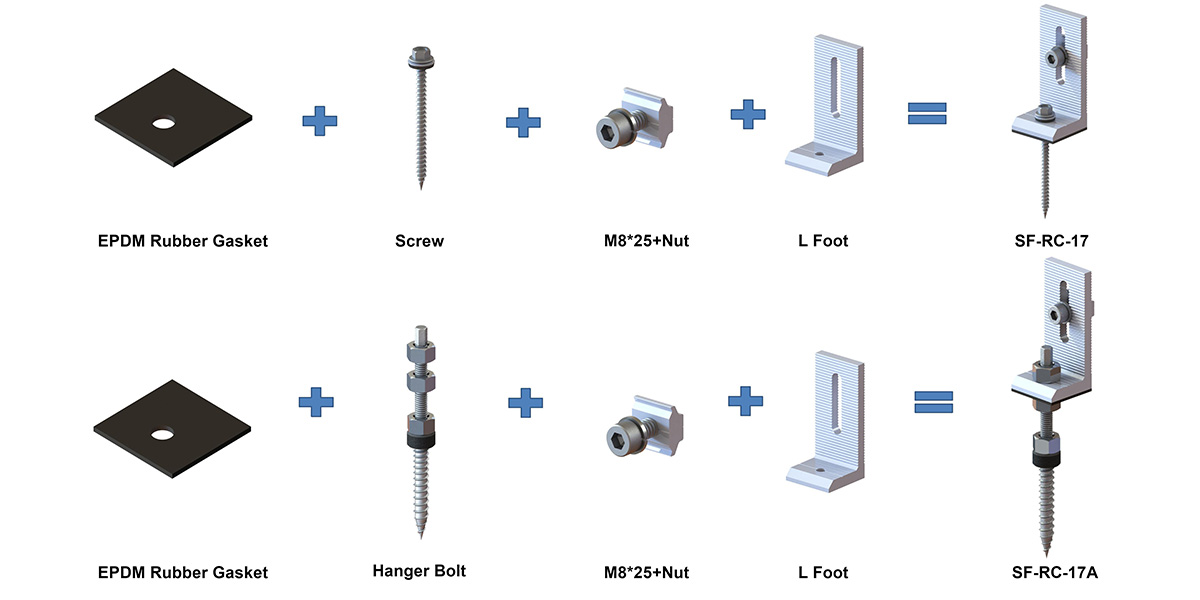

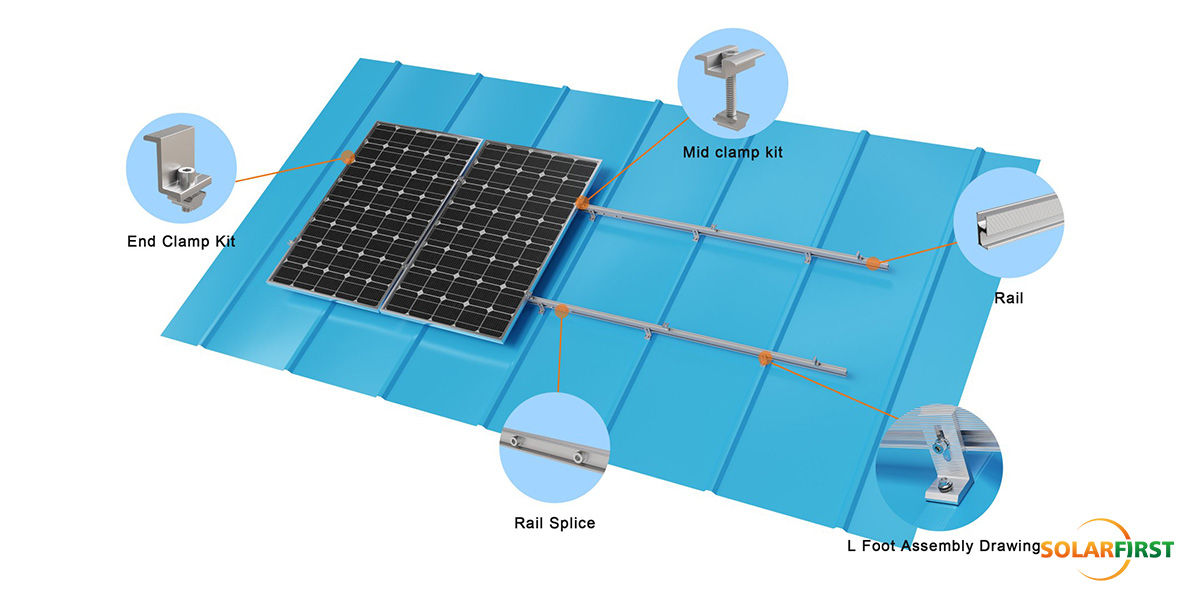

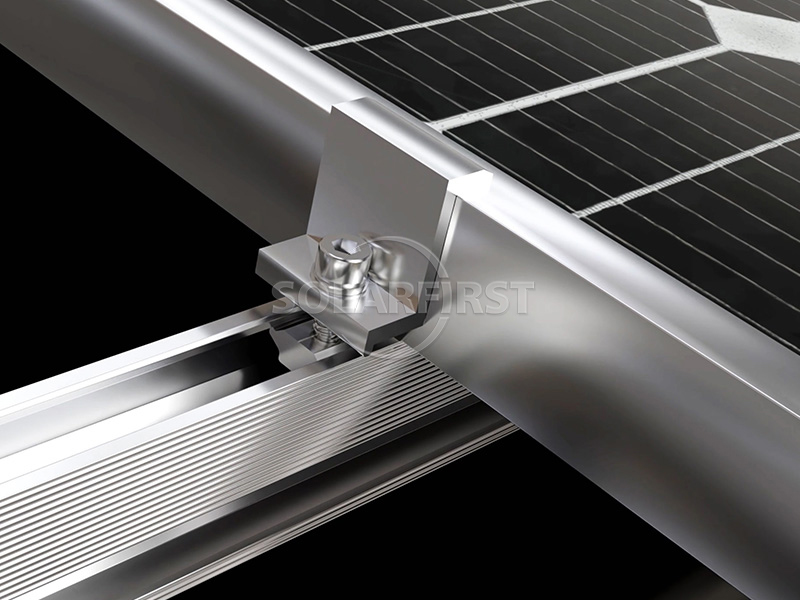

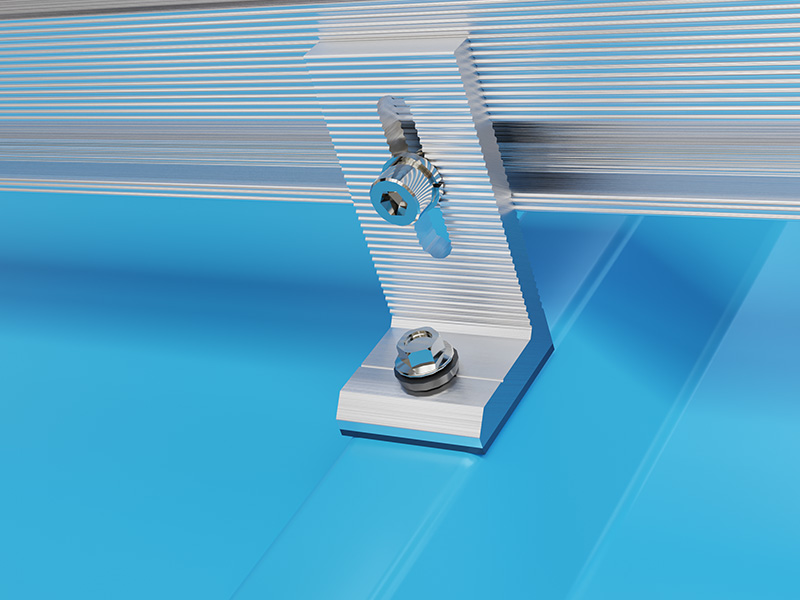

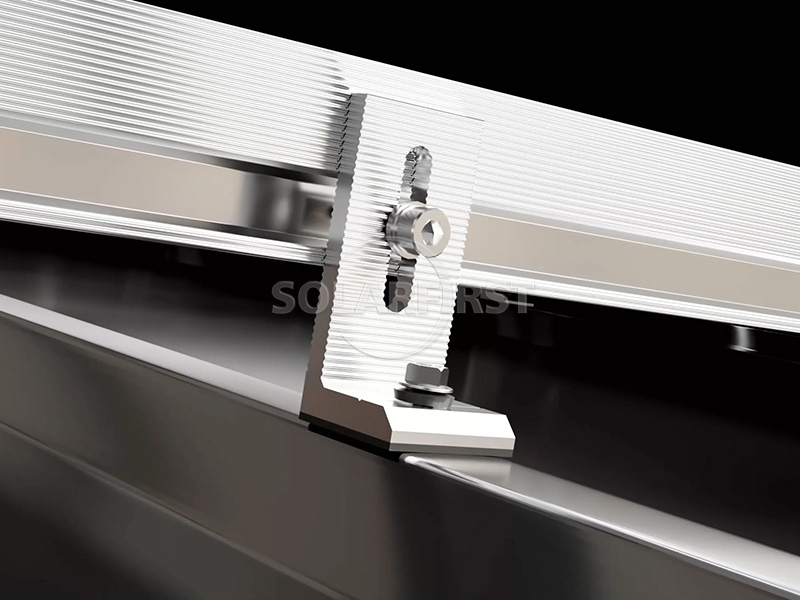

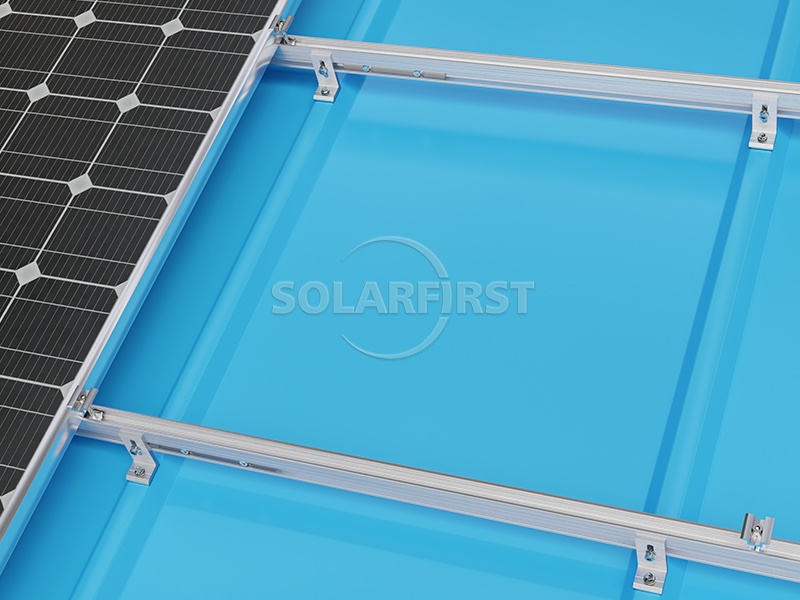

Процесс установки начинается с разметки и сверления отверстий, после чего крепится комплект L-образных опор саморезами. Затем направляющие фиксируются и соединяются специальными соединителями, создавая непрерывную опорную конструкцию. Фотоэлектрические модули устанавливаются на собранные направляющие и надежно фиксируются с помощью предварительно собранных концевых и средних зажимов. Этот понятный пошаговый процесс обеспечивает быстрое развертывание и снижение трудозатрат.
Несмотря на простоту установки, система отличается высокой производительностью, выдерживая ветровые нагрузки до 60 м/с и снеговые нагрузки до 1,4 кН/м². Система изготовлена из прочного анодированного алюминия AL6005-T5 и нержавеющей стали SUS304. На неё предоставляется 10-летняя гарантия, что гарантирует её надёжность на крыше в течение длительного срока службы.
| Ключевые показатели | Подробности параметров |
| Применимая крыша | Металлочерепичная крыша трапециевидного типа |
| Ветровая нагрузка | 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Угол наклона | Параллельно крыше |
| Основной материал | Анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
| стандартный | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Гарантия | 10 лет гарантии |
05 Применимые сценарии
✔ Производственное предприятие: Крыши зданий автомобильных/электронных заводов
✔ Центр логистики холодовой цепи: большая крыша склада
✔ Модернизация сельскохозяйственной теплицы: легкая стальная рама теплицы
06 Профессиональные технические услуги
▶ Проектирование схемы и структурный анализ:
Предоставление профессиональных отчетов по нагрузке, решений по моделированию расположения креплений и визуализации BIM.
▶ Поддержка геологоразведочных работ на месте:
Инженеры проводят на месте осмотр состояния кровли, чтобы подтвердить условия монтажа и точки риска.
▶ Обучение и руководство по установке:
Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.
07 Система технической проверки
▶ Экстремальные испытания на воздействие окружающей среды
• Выдерживает воздействие низких температур при -40℃
• Коррозия в соляном тумане (более 3000 часов)
• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.
▶ Сертификация третьей стороной
• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.
08 Посылки и доставка
Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

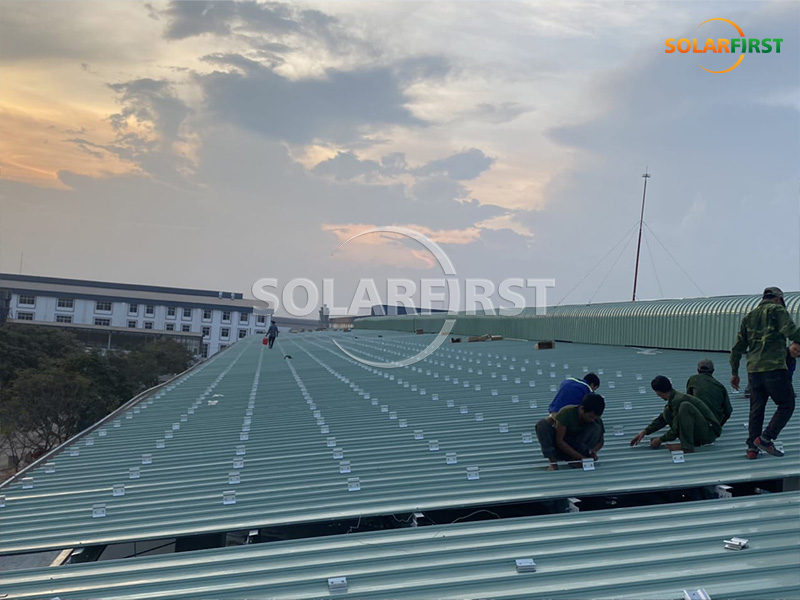

09 Проектный кейс
