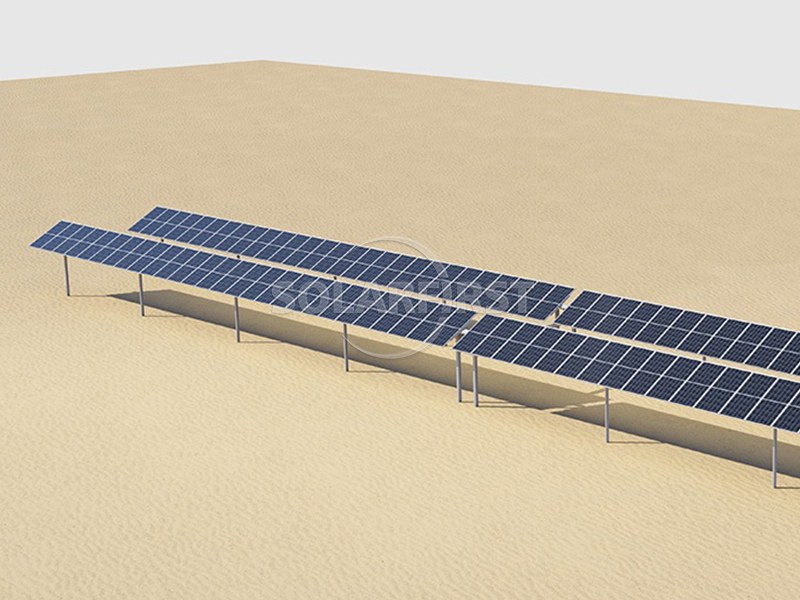

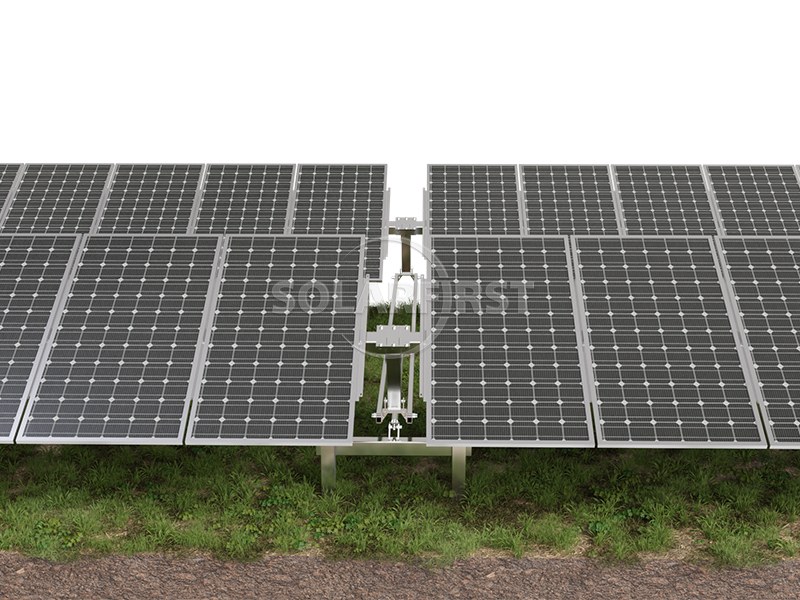

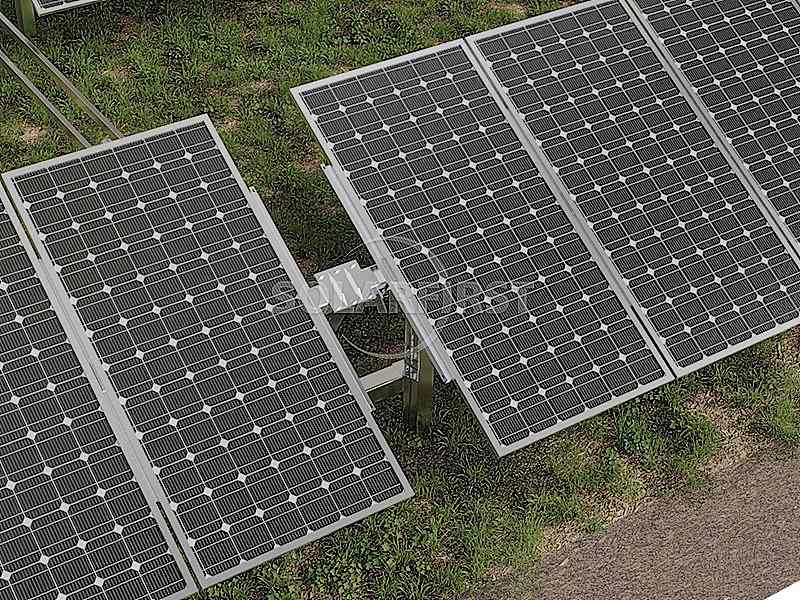

Система отслеживания положения Солнца Horizon S Series с одной осью

01 Описание продукта

Система слежения за солнцем Horizon серии S Linked Single Axis разработана для максимального увеличения выработки энергии за счёт непрерывной ориентации солнечных панелей в соответствии с траекторией движения солнца в течение всего дня. Разработанная для крупных солнечных электростанций и коммерческих установок, эта система сочетает в себе высокую производительность, интеллектуальное слежение и прочную конструкцию, обеспечивая превосходную производительность в различных условиях рельефа и погодных условиях.

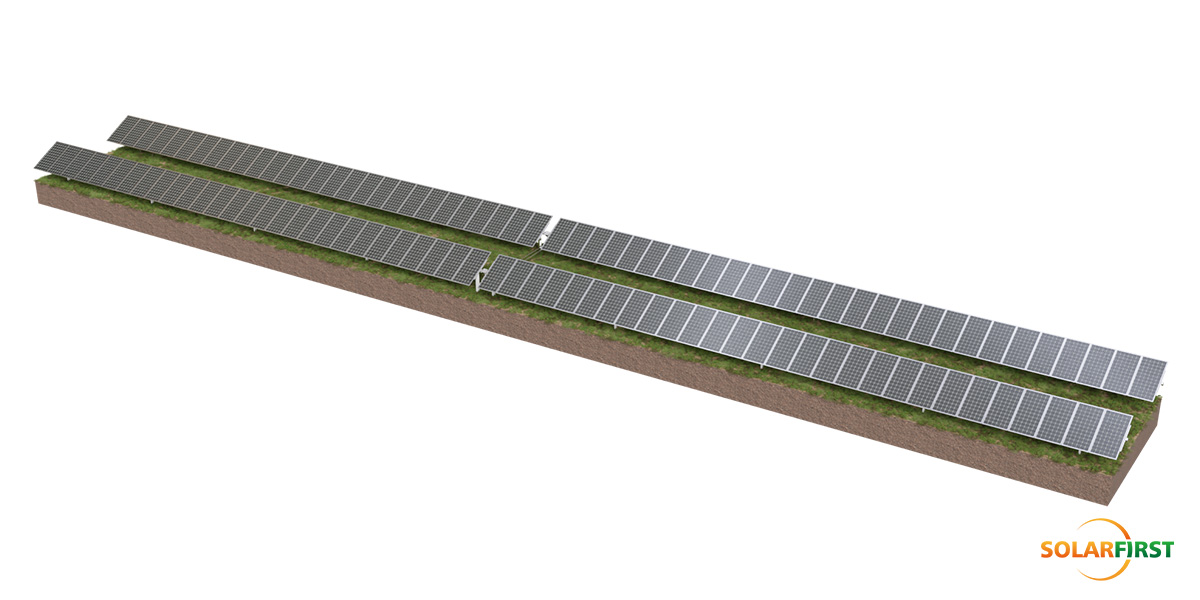

Благодаря инновационной конструкции, каждые два трекера поддерживают до 120 модулей (четыре ряда), оптимизируя использование пространства и снижая затраты на балансировку системы. Трекер совместим с солнечными модулями размером 182 мм/210 мм и эффективно работает в системах с напряжением 1000 В/1500 В. Технология интеллектуального отслеживания регулирует угол наклона в диапазоне ±50° на основе данных о рельефе местности и погоде в режиме реального времени, обеспечивая оптимальный сбор энергии.

Система, рассчитанная на экстремальные условия, оснащена демпферами для минимизации резонанса и повышения устойчивости, а её эксклюзивная конструкция и тщательные испытания в аэродинамической трубе позволяют ей выдерживать скорость ветра до 45 м/с. Изготовленная из стали с горячеоцинкованным покрытием или покрытием Zn-Al-Mg (средняя толщина покрытия ≥65 мкм), система обеспечивает превосходную коррозионную стойкость и длительный срок службы. Система поддерживает различные типы фундаментов, включая фундаменты свайного типа, монолитные и стальные сваи, что обеспечивает гибкость для различных площадок.

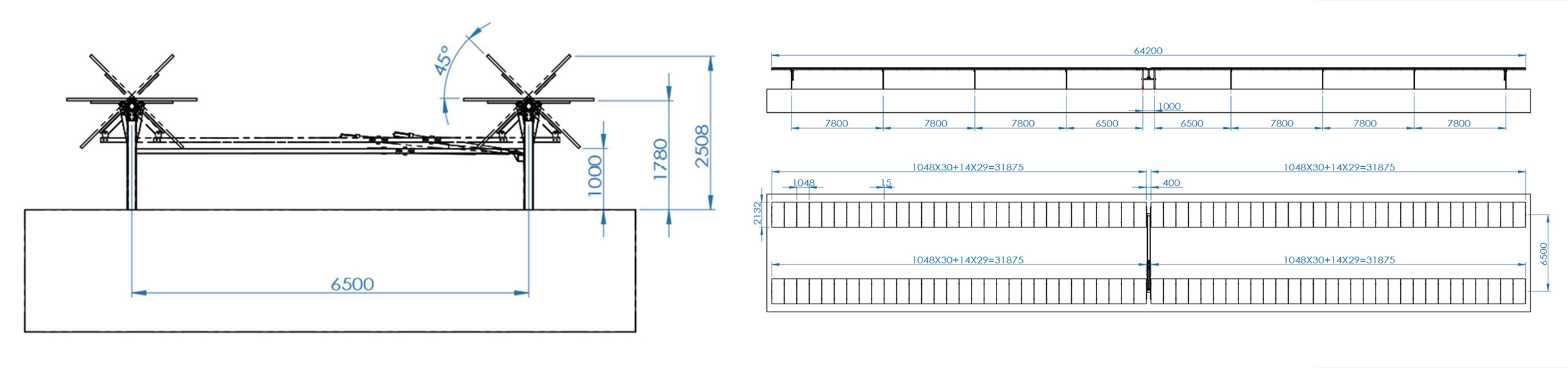

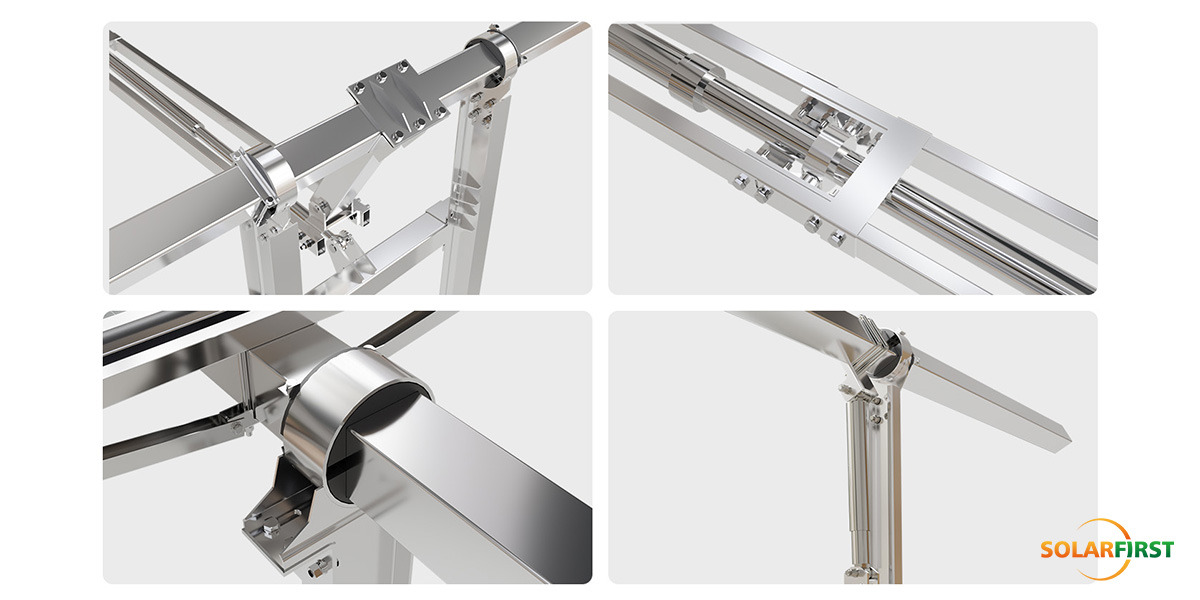

02 Принципиальная схема аксессуара

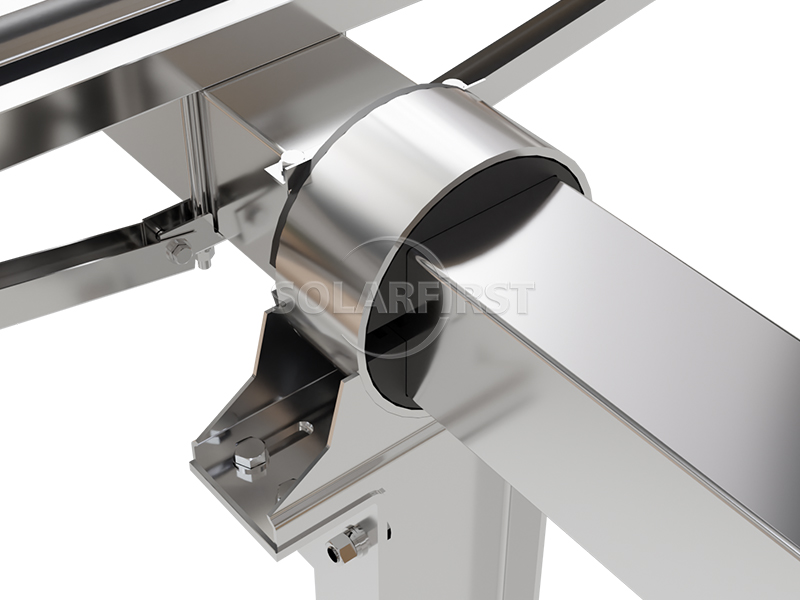

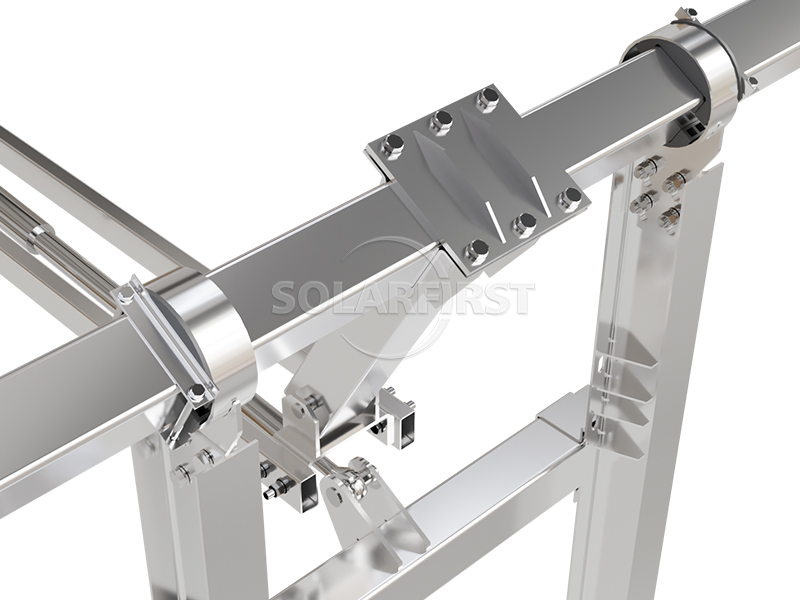

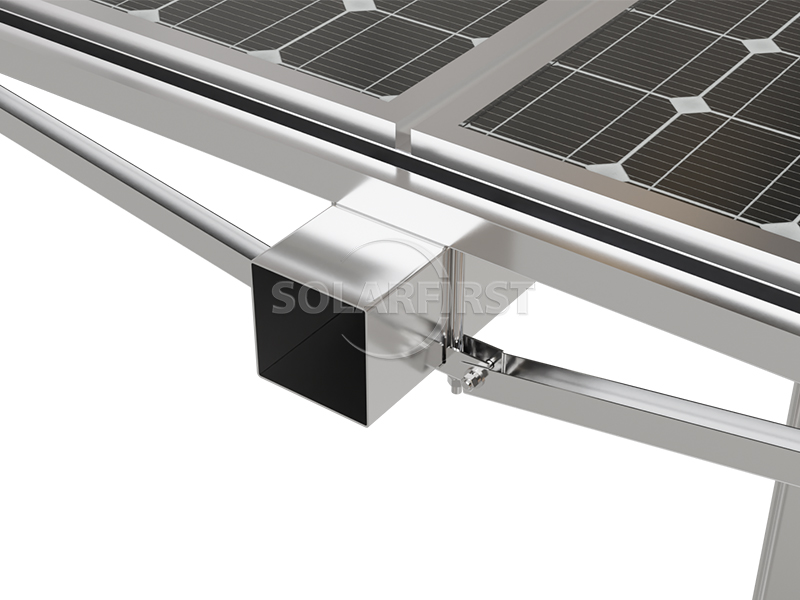

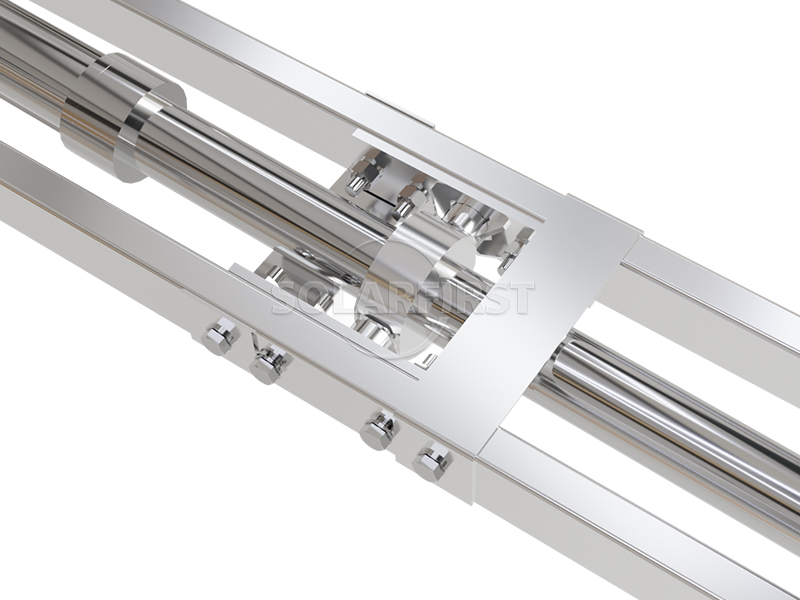

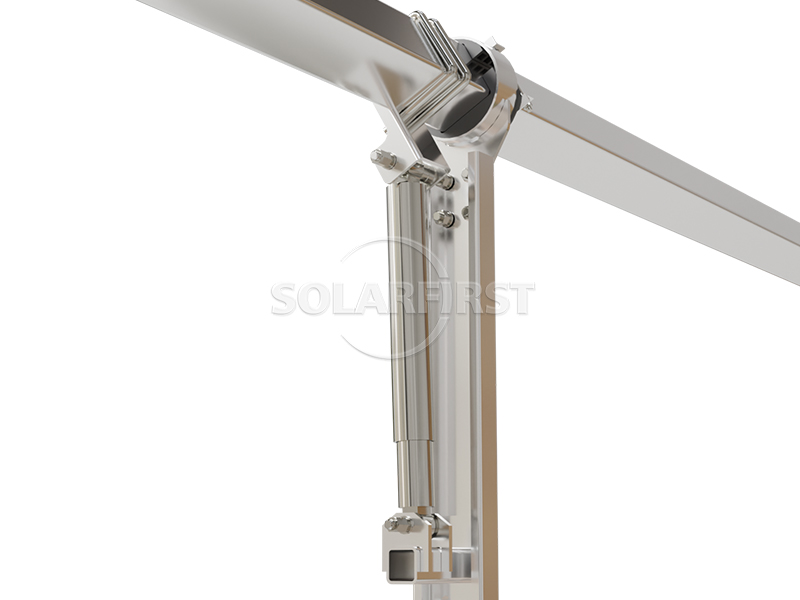

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

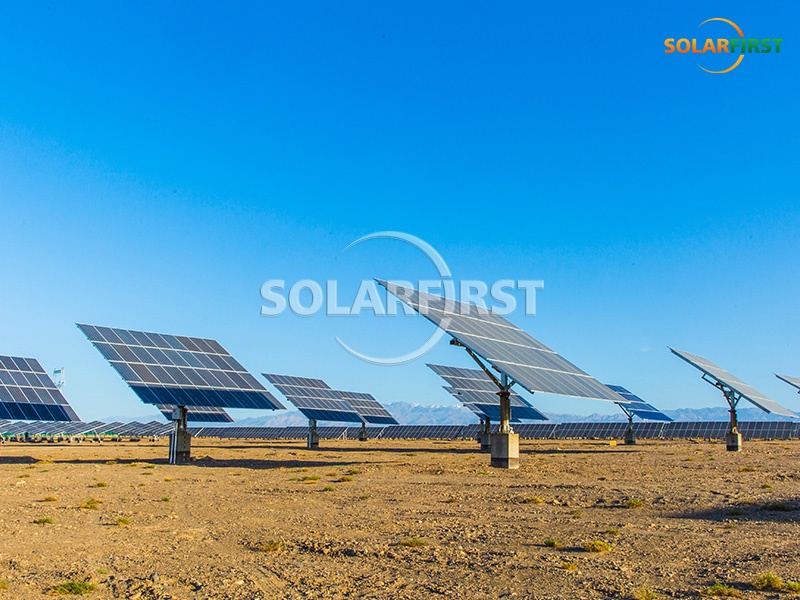

✔ Пустыни и пограничные земли: Применимые системы: одноосные и двухосные системы слежения

✔ Склоны и холмистый рельеф: Применимые системы: Наклонные одноосные/адаптивные двухосные системы

✔ Фотоэлектрические установки на крыше и электроснабжение населения: Применимые системы: легкие плоские одноосные/малые двухосные системы

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление индивидуальных отчетов по расчету нагрузки (включая анализ ветровой нагрузки, снеговой нагрузки и сейсмической нагрузки).

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте исследования геологических условий (несущая способность грунта/уклон/коррозионная среда).

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

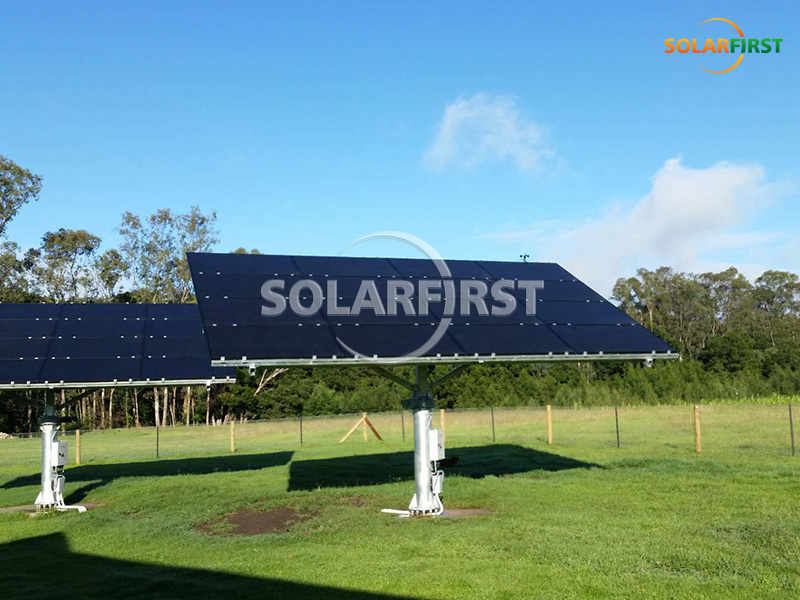

09 Проектный кейс
