Симметричное балластное крепление для солнечной бетонной крыши

01 Описание продукта

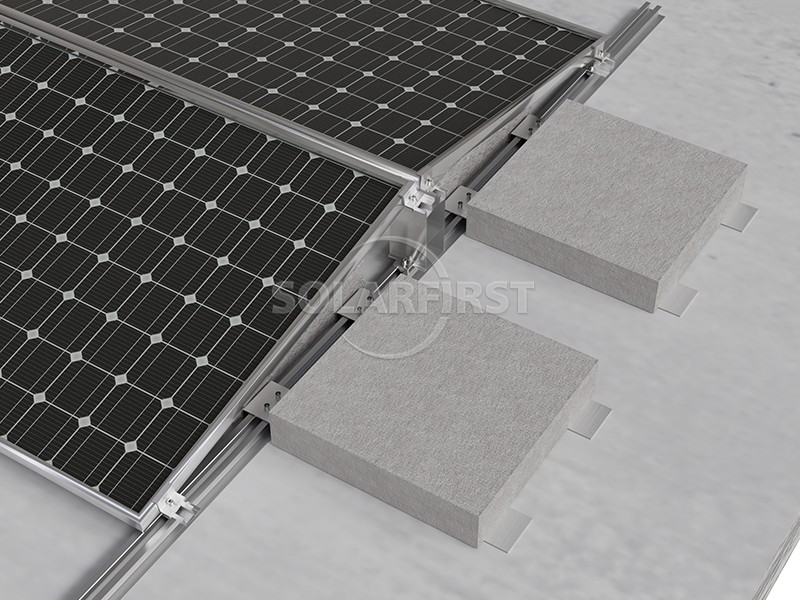

Симметричное балластное крепление SF для крыш — это инновационная система крепления солнечных панелей с балластом для плоских крыш, специально разработанная для бетонных крыш. Это передовое решение для симметричного балластного крепления отличается уникальной конструкцией, которая исключает необходимость использования ветровых дефлекторов, значительно снижая как стоимость конструкции, так и требуемый вес балласта.

Эта система без пробития, идеально подходящая для установки солнечных панелей на бетонную крышу, обеспечивает исключительную ветроустойчивость благодаря низкопрофильной конструкции с балластом. Симметричная конфигурация повышает прочность конструкции и расширяет возможности установки, позволяя устанавливать панели как с востока на запад, так и с севера на юг с наклоном 5°, 10° или 15°. Простая и эффективная конструкция обеспечивает быстрый монтаж и совместимость с крышами различных конфигураций.

Система, рассчитанная на ветровые нагрузки до 60 м/с и снеговые нагрузки 1,4 кН/м², соответствует международным стандартам, включая ASCE7-05 и JIS C8955:2017. Изготовленная из коррозионно-стойкого анодированного алюминия AL6005-T5 и компонентов из нержавеющей стали SUS304, эта прочная балластная система крепления на крышу имеет комплексную 10-летнюю гарантию, обеспечивающую долгосрочную надежность и производительность солнечных панелей на бетонных крышах.

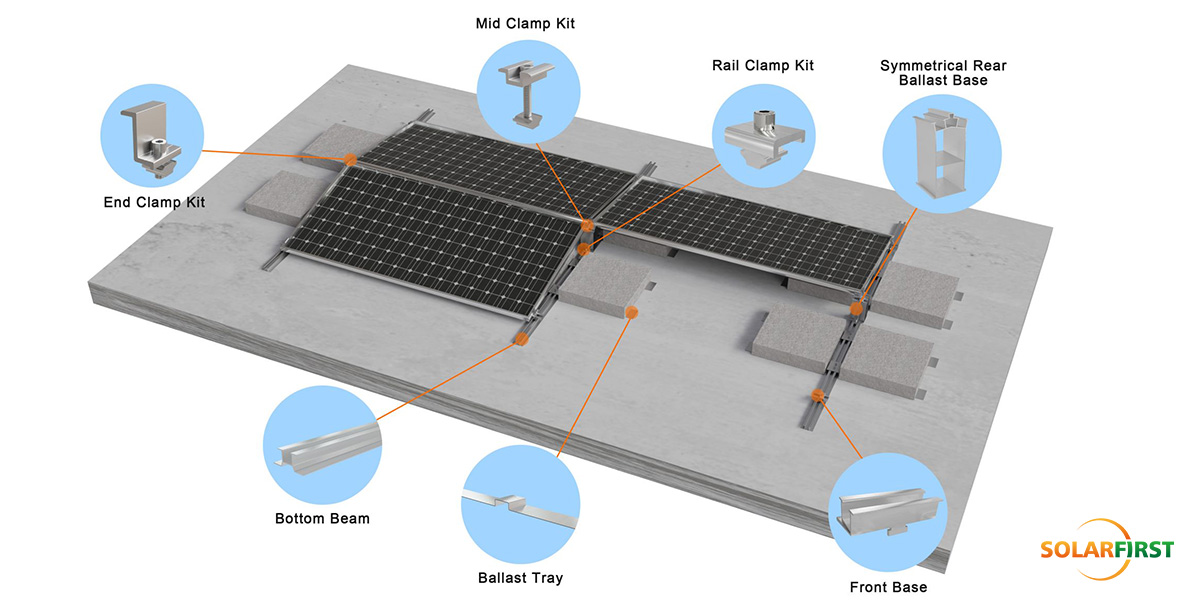

02 Принципиальная схема аксессуара

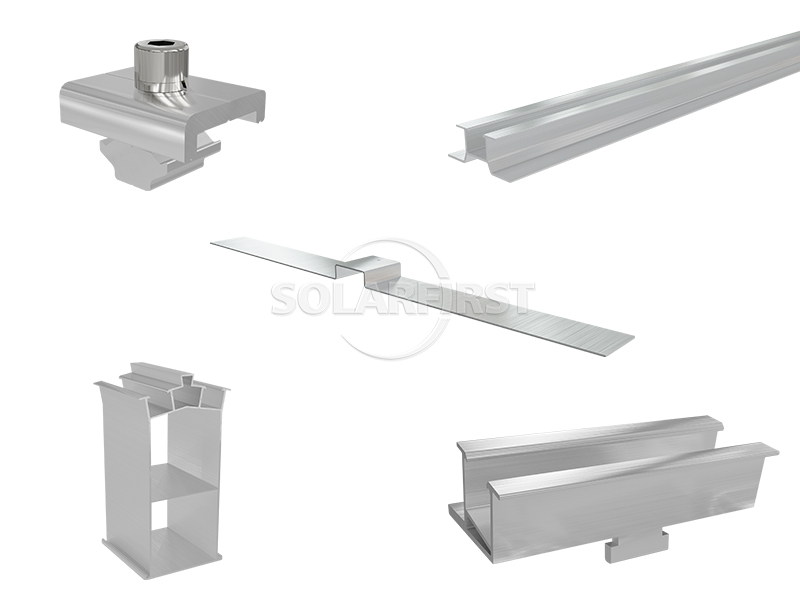

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

✔ Бетонная плоская крыша для коммерческих зданий

✔ Цементная плоская крыша промышленного предприятия

✔ Плоская кровля для общественных зданий

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление профессиональных отчетов по нагрузке, решений по моделированию расположения креплений и визуализации BIM.

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте осмотр состояния кровли, чтобы подтвердить условия монтажа и точки риска.

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

09 Проектный кейс
