Крепление для металлической фальцевой солнечной панели на крышу

01 Описание продукта

Крепление SF Metal Roof Mount с фальцевыми кровельными зажимами — это специализированное решение для крепления солнечных панелей на фальцевых кровлях, разработанное специально для фальцевых кровель и кровель типа «фальцевый замок». Эта непроникающая система крепления обеспечивает надежное крепление, сохраняя целостность кровли, обеспечивая быстрый монтаж и экономичность.

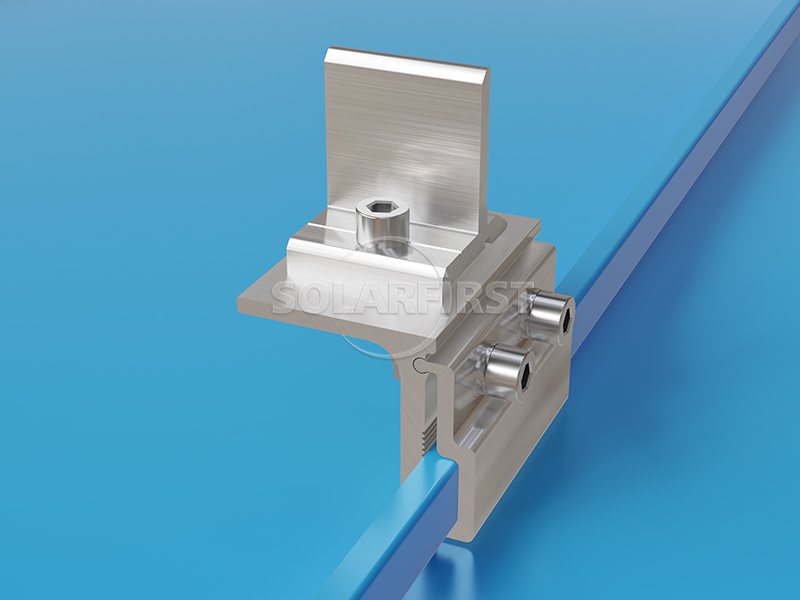

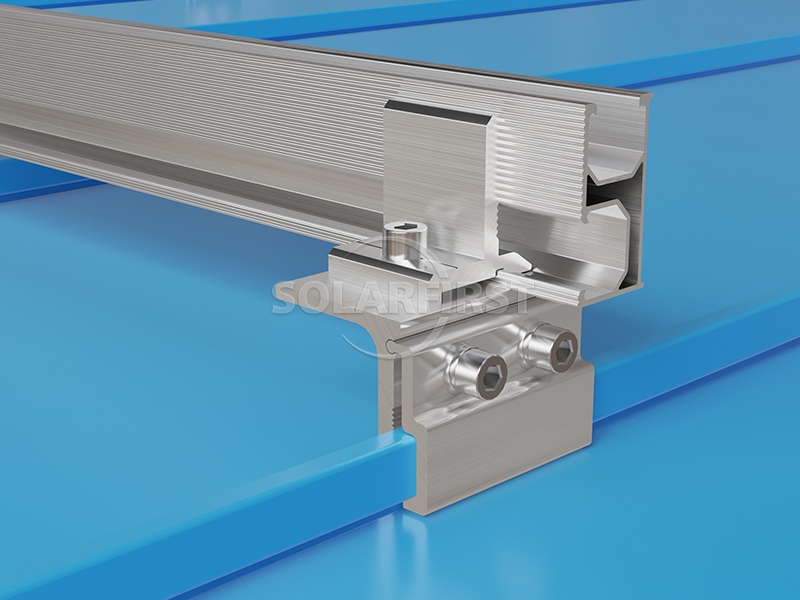

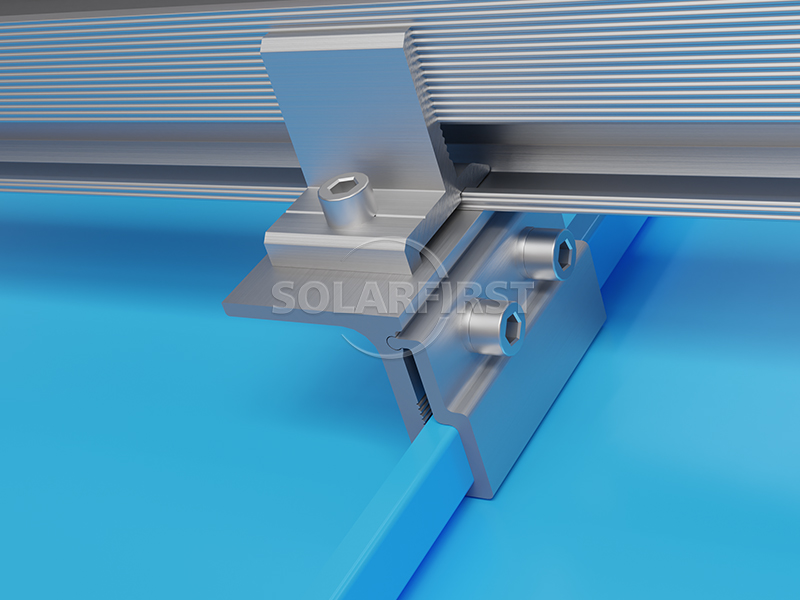

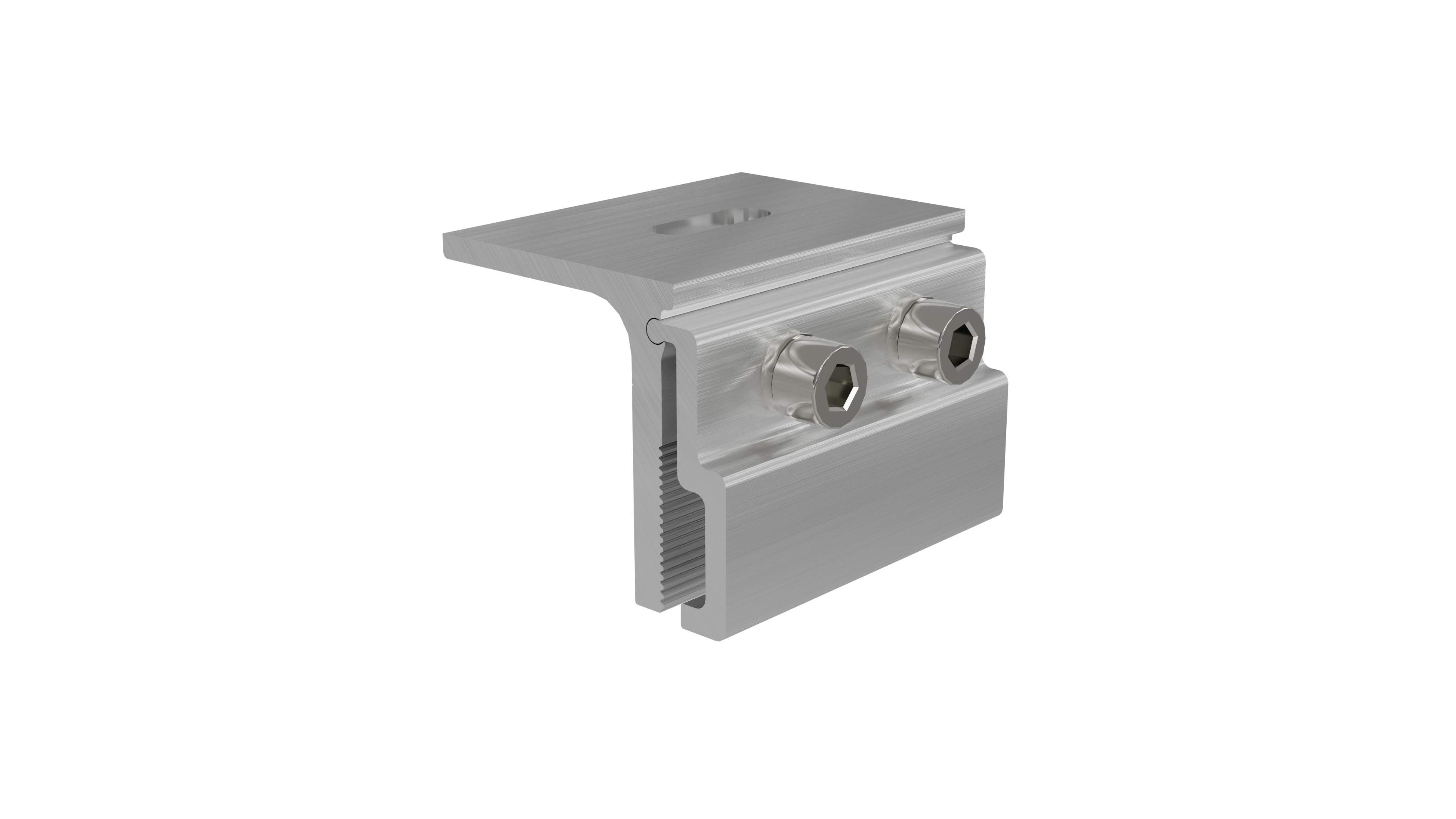

Система оснащена точно спроектированными кронштейнами для фальцевых панелей, которые надежно крепятся к различным профилям фальцевых панелей, не требуя прорезания кровли. Эти специализированные металлические компоненты кронштейнов для крепления на крыше работают в сочетании с легкими алюминиевыми направляющими, равномерно распределяя нагрузку и минимизируя дополнительную нагрузку на конструкцию крыши. В комплект системы крепления солнечных панелей на крыше входят специально разработанные зажимы, которые удерживают модули параллельно поверхности крыши, обеспечивая надежное и безопасное крепление.

Для повышения гибкости фальцевые зажимы можно комбинировать с L-образными кронштейнами, чтобы добиться оптимальной высоты и положения солнечных модулей. Это решение, разработанное для обеспечения долговечности и производительности, выдерживает ветровые нагрузки до 60 м/с и снеговые нагрузки 1,4 кН/м². Система, соответствующая международным стандартам, включая ASCE7-05 и JIS C8955:2017, изготовлена ​​из коррозионно-стойкого анодированного алюминия AL6005-T5 и нержавеющей стали SUS304. Эта фальцевая система с 10-летней гарантией представляет собой надежное и экономичное решение для солнечных панелей на металлических крышах.

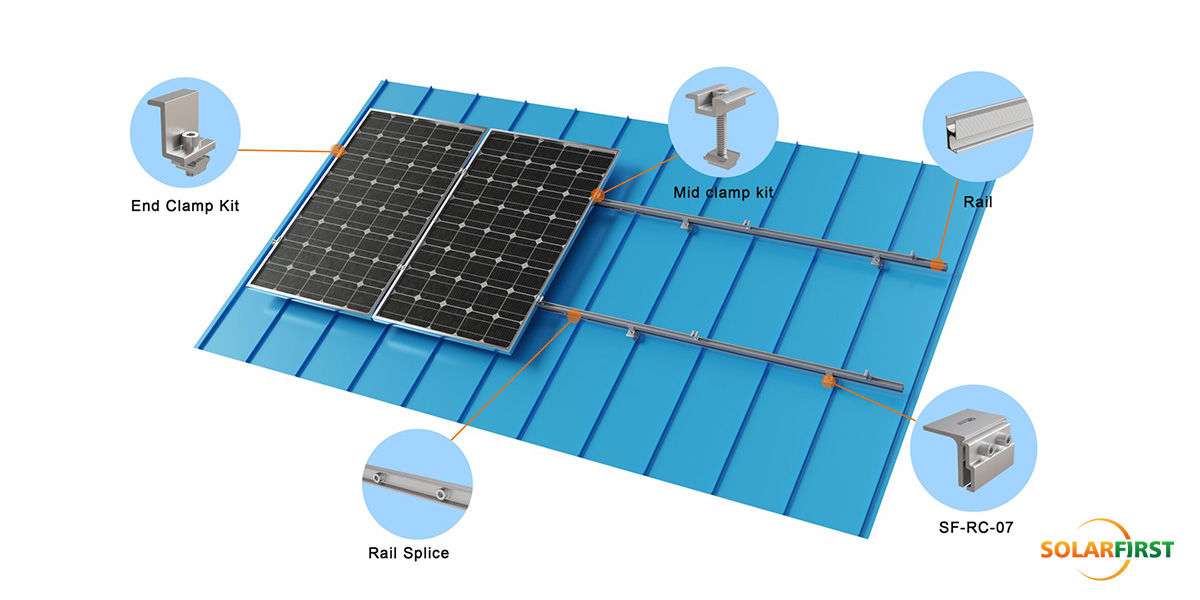

02 Принципиальная схема аксессуара

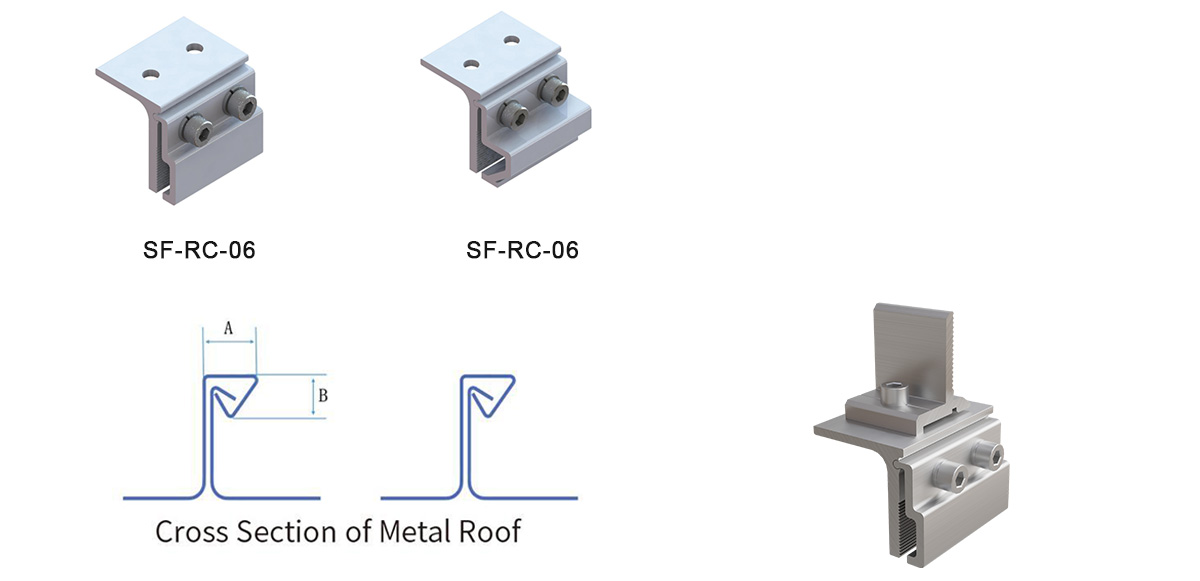

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

✔ Производственное предприятие: Крыши зданий автомобильных/электронных заводов

✔ Центр логистики холодовой цепи: большая крыша склада

✔ Модернизация сельскохозяйственной теплицы: легкая стальная рама теплицы

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление профессиональных отчетов по нагрузке, решений по моделированию расположения креплений и визуализации BIM.

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте осмотр состояния кровли, чтобы подтвердить условия монтажа и точки риска.

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

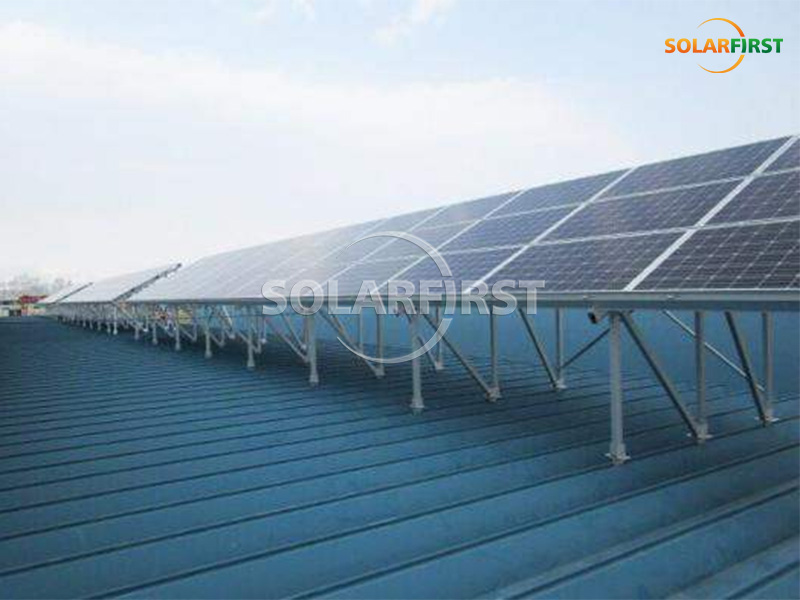

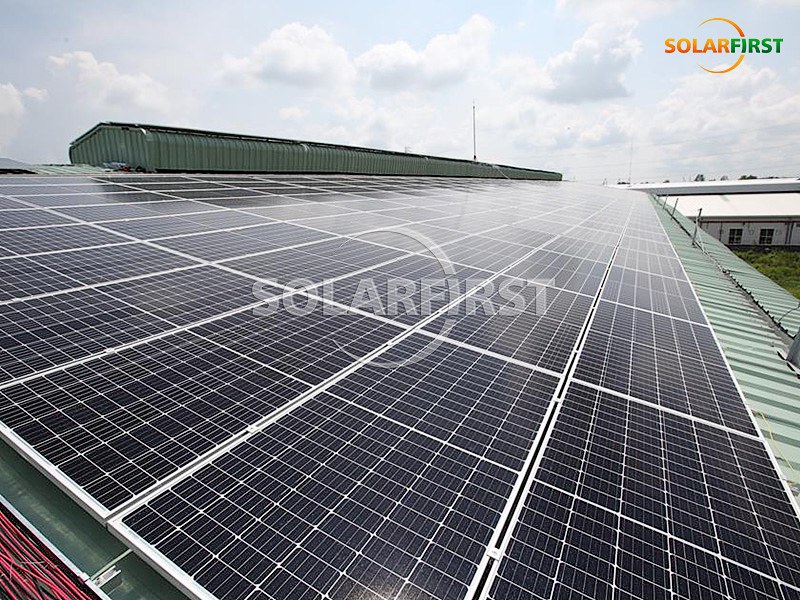

09 Проектный кейс
