Угловое крепление для солнечной металлической крыши

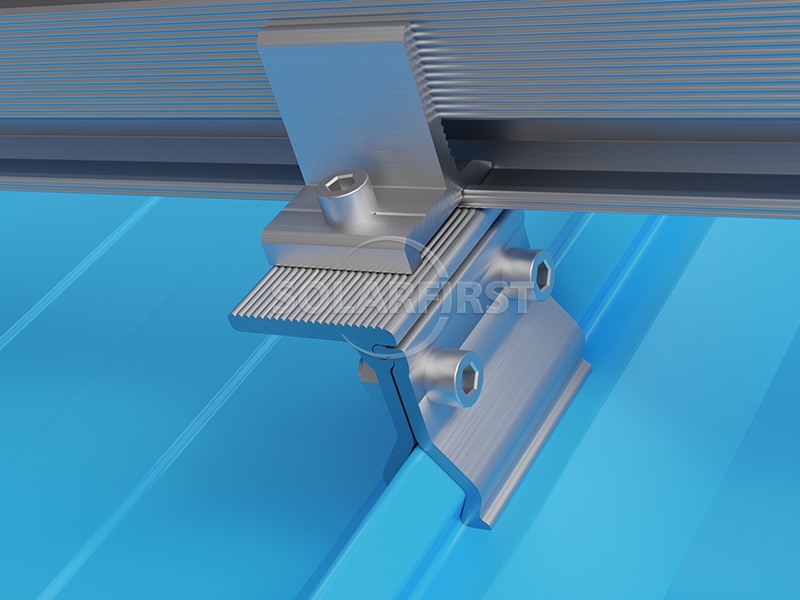

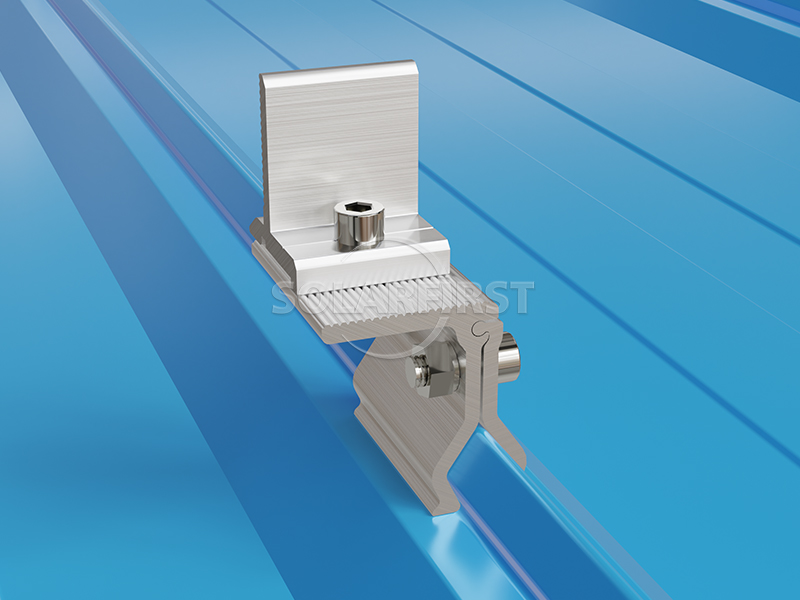

Angular Solar Roof Clamps is a non-penetrating solar installation fixture specially designed for metal vertical seam roofs. It is made of high-strength aluminum alloy and stainless steel, and is directly fixed to the roof vertical joint through mechanical clamping without the need for drilling.
Варианты цвета/внешнего вида :
Natural silver（Colored according to customer requirements）Материал и обработка поверхности :
AL6005-T5Сертификация :
ISO，SGS, CE01 Описание продукта

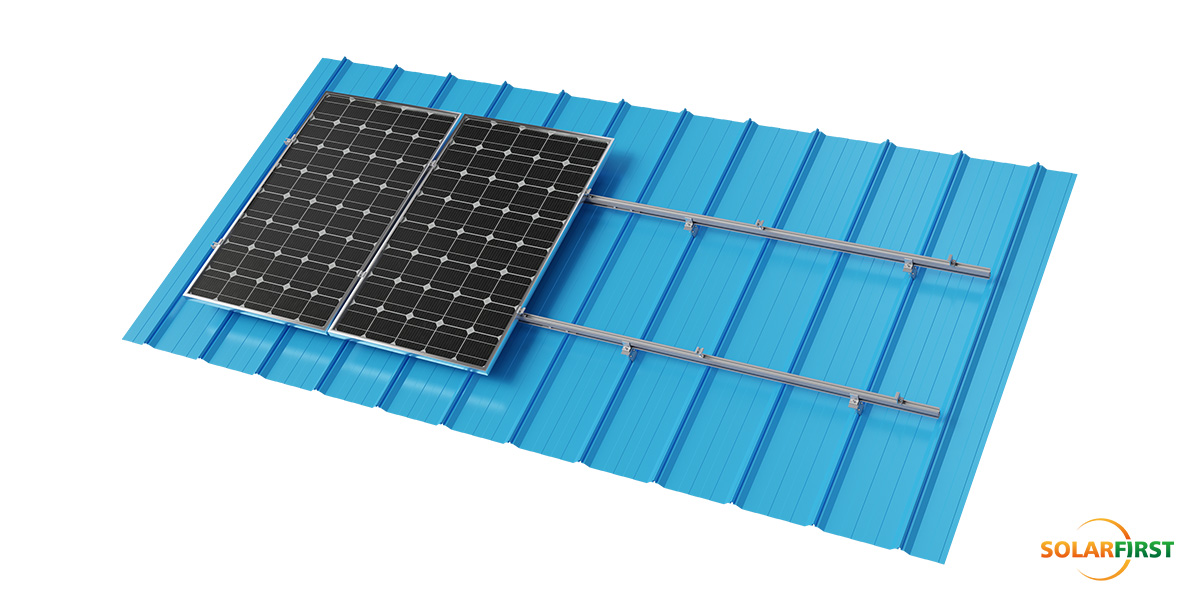

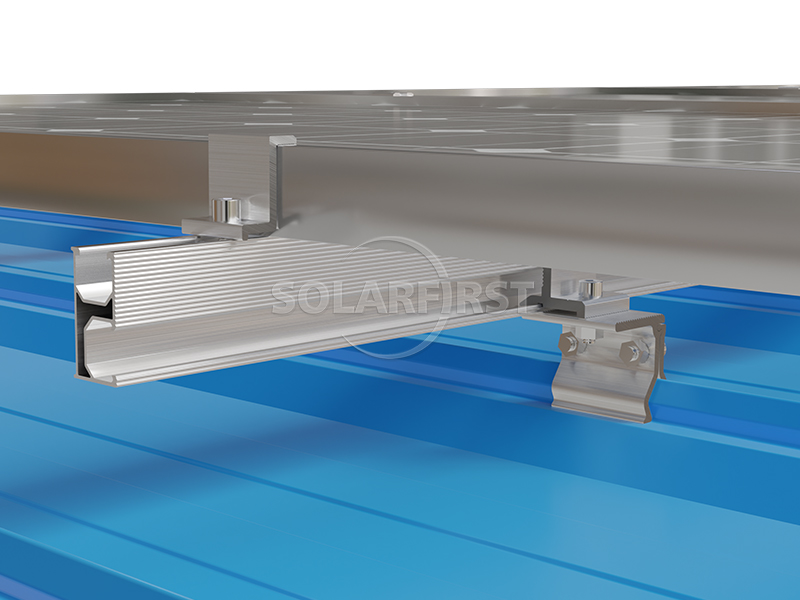

Крепление SF Metal Roof Mount с угловыми хомутами — это специализированное решение для углового монтажа солнечных панелей на металлическую крышу, предназначенное для металлических кровель с угловым профилем. Этот комплект для непроникающего крепления солнечных панелей отличается простой, но эффективной конструкцией, обеспечивающей быструю установку и снижение общих затрат.

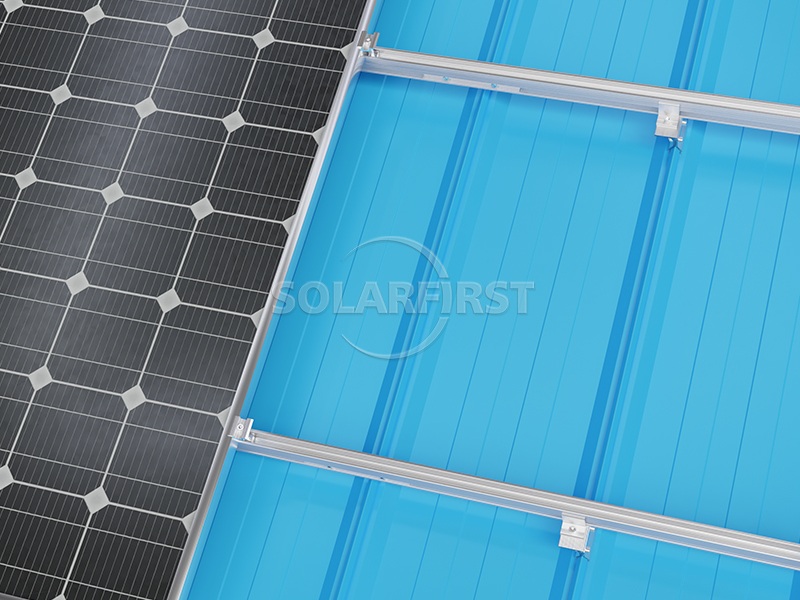

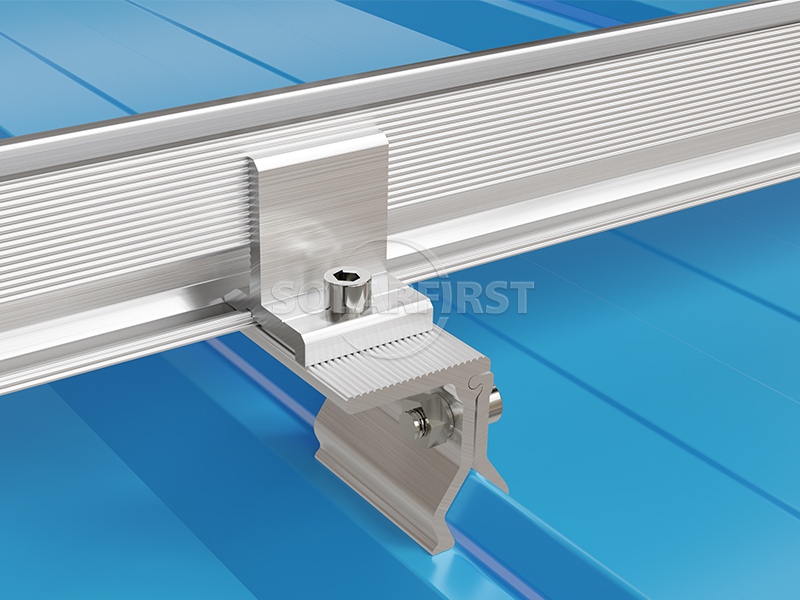

Система использует лёгкие алюминиевые кронштейны для крепления на крыше и направляющие, которые минимизируют дополнительную нагрузку на кровельную конструкцию. Специально разработанные угловые кровельные зажимы для солнечных панелей разработаны для крепления различных угловых профилей кровельных листов, обеспечивая надёжное крепление без прокола кровли. Для повышения гибкости кровельный зажим можно комбинировать с L-образными кронштейнами для достижения оптимальной высоты и положения солнечных модулей.

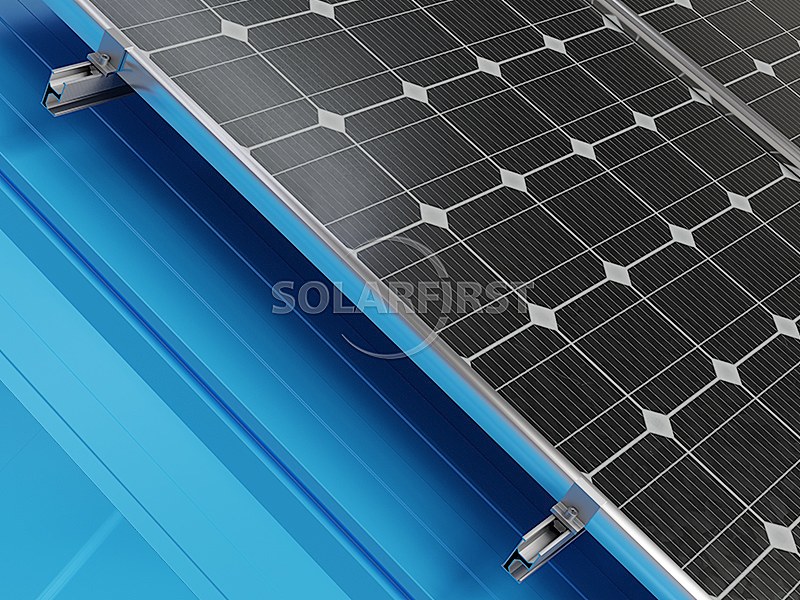

Эта комплексная система крепления солнечных панелей на крышу включает в себя точно спроектированные зажимы для солнечных панелей, которые надежно фиксируют модули, сохраняя параллельность поверхности крыши. Система разработана для работы в экстремальных погодных условиях и выдерживает ветровые нагрузки до 60 м/с и снеговые нагрузки до 1,4 кН/м². Крепежные элементы изготовлены из коррозионно-стойкого анодированного алюминия AL6005-T5 и нержавеющей стали SUS304, что гарантирует 10-летнюю гарантию надежности и долговечности.

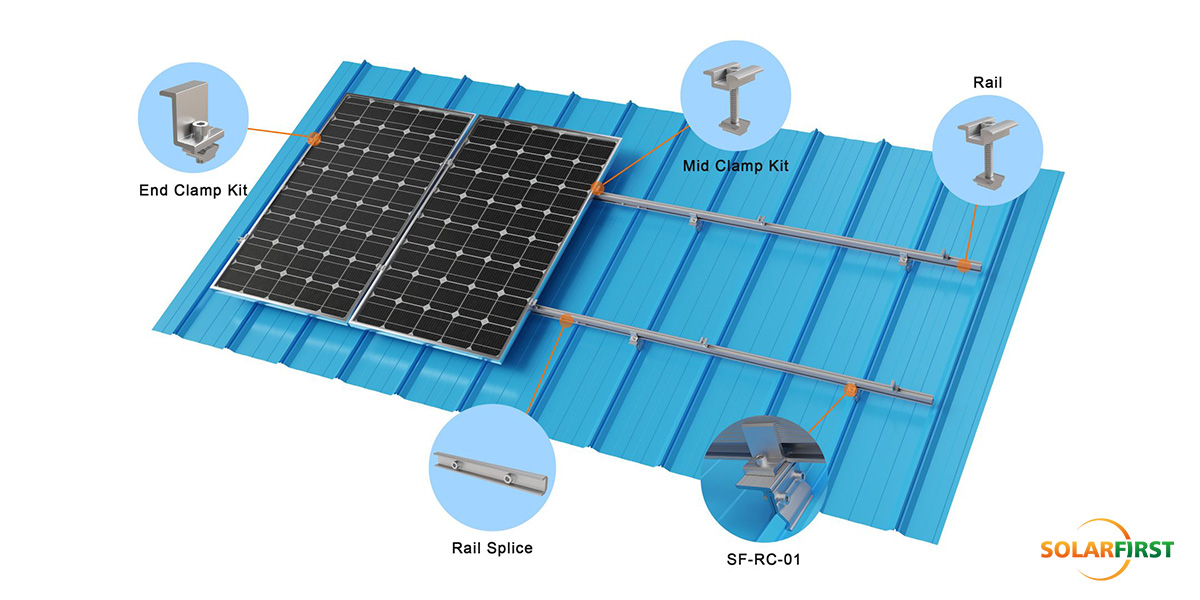

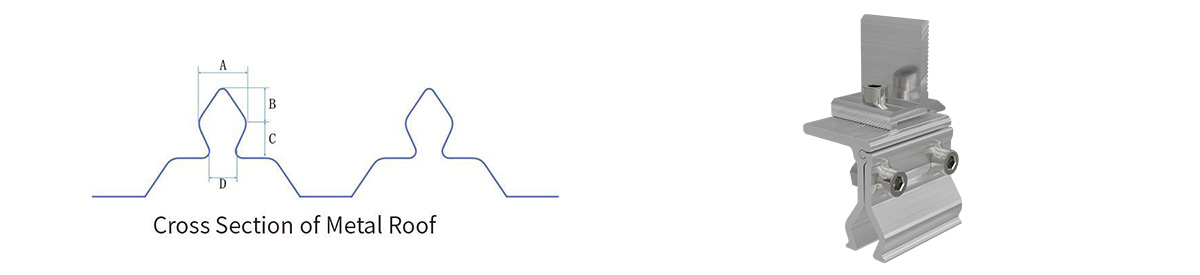

02 Принципиальная схема аксессуара

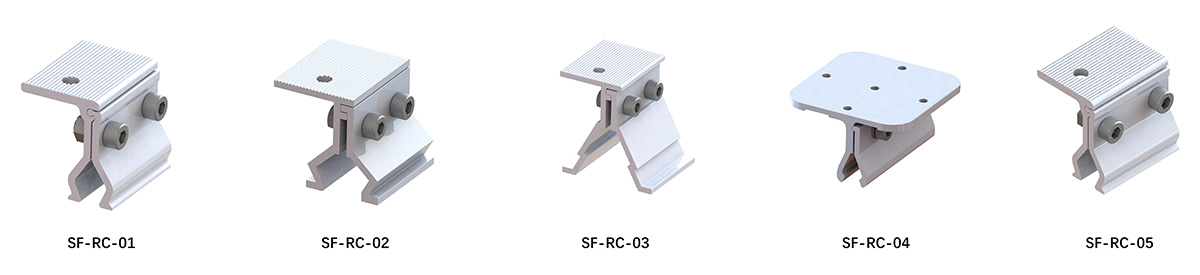

03 Компоненты продукта
| Размеры (мм) | A | B | C | D |
| СФ-РК-01 | 18 | 13 | 10.5 | 10 |
| СФ-РК-02 | 26 | 12 | 10.5 | 18 |
| СФ-РК-03 | 35 | 21.6 | 2.5 | 31.5 |
| СФ-РК-04 | 16.3 | 16.3 | 2.5 | 12 |
| СФ-РК-05 | 15 | 12.2 | 10 | 10 |
04 Основные инженерные параметры
| Ключевые показатели | Подробности параметров |
| Применимая крыша | Угловые металлические кровельные панели |
| Ветровая нагрузка | 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Угол наклона | Параллельно крыше |
| Основной материал | Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 |
| стандартный | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Гарантия | 10 лет гарантии |
05 Сценарии применения в промышленности
✔ Производственное предприятие: Крыши зданий автомобильных/электронных заводов
✔ Центр логистики холодовой цепи: большая крыша склада
✔ Модернизация сельскохозяйственной теплицы: легкая стальная рама теплицы
06 Профессиональные технические услуги
▶ Проектирование схемы и структурный анализ:
Предоставление профессиональных отчетов по нагрузке, решений по моделированию расположения креплений и визуализации BIM.
▶ Поддержка геологоразведочных работ на месте:
Инженеры проводят на месте осмотр состояния кровли, чтобы подтвердить условия монтажа и точки риска.
▶ Обучение и руководство по установке:
Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.
07 Система технической проверки
▶ Экстремальные испытания на воздействие окружающей среды
• Выдерживает воздействие низких температур при -40℃
• Коррозия в соляном тумане (более 3000 часов)
• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.
▶ Сертификация третьей стороной
• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.
08 Посылки и доставка
Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

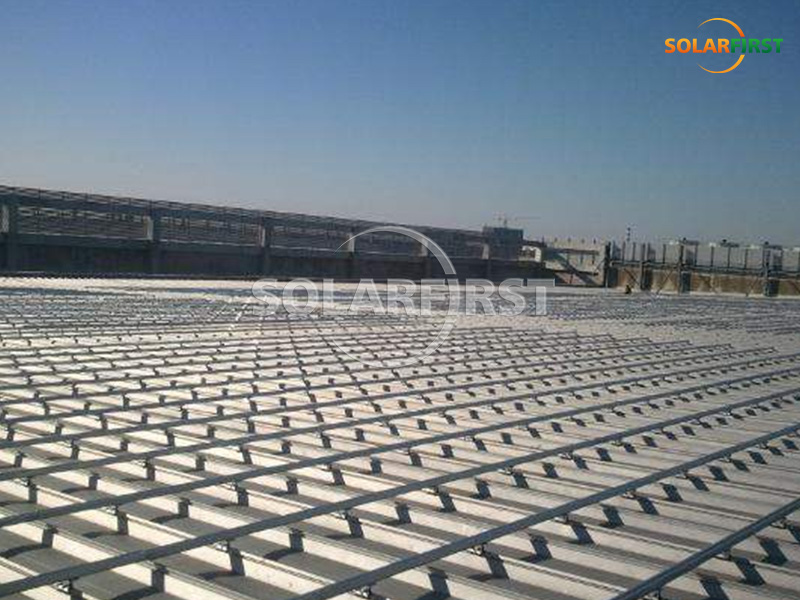

09 Проектный кейс
