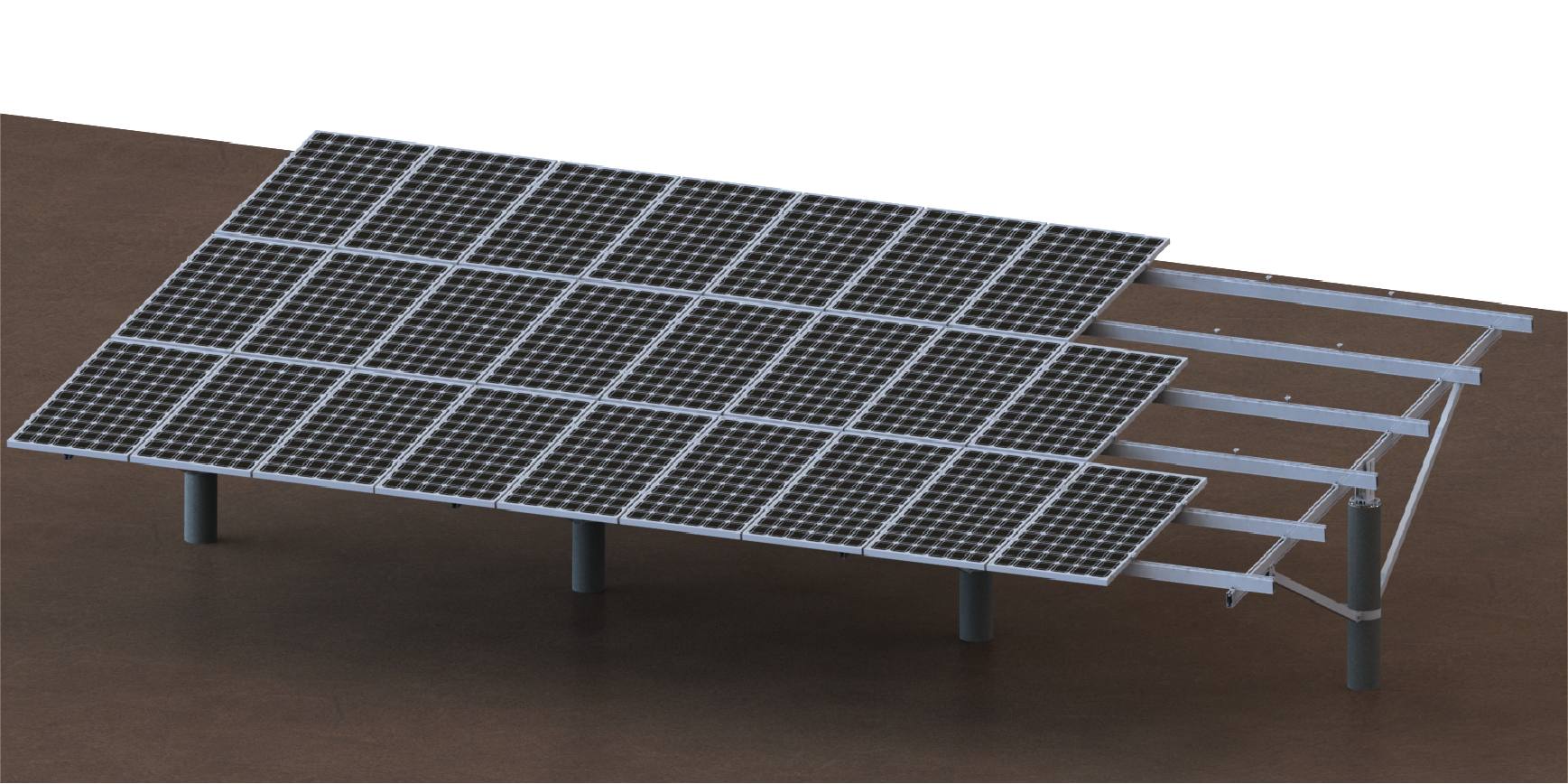

Алюминиевая система наземного крепления солнечных батарей PHC

01 Описание продукта

Алюминиевая система наземного крепления PHC — это инновационное решение для наземного крепления солнечных панелей, разработанное для коммерческих и коммунальных солнечных электростанций, включая проекты по установке фотоэлектрических систем для рыбоводства. Благодаря использованию в качестве фундамента предварительно напряженных высокопрочных бетонных свай (PHC) в качестве фундамента эта система не требует земляных работ, что значительно снижает воздействие на окружающую среду и упрощает монтаж в самых разных условиях, таких как рыбоводные пруды, илистые отмели, склоны и приливно-отливные зоны.

Конструкция, изготовленная из высокопрочного анодированного алюминия AL6005-T5 и коррозионно-стойких материалов, обеспечивает исключительную долговечность и надежность в сложных условиях, выдерживая ветровые нагрузки до 60 м/с и снеговые нагрузки до 1,4 кН/м². Сборные сваи PHC обеспечивают быстрый монтаж, минимизируют потребность в обслуживании и позволяют использовать их в районах с высоким клиренсом или подверженных наводнениям.

Этот комплект для наземного крепления солнечных батарей сочетает в себе эффективную конструкцию, экологичность и экономичность, что делает его идеальным выбором для крупномасштабных проектов, где традиционные фундаменты нецелесообразны.

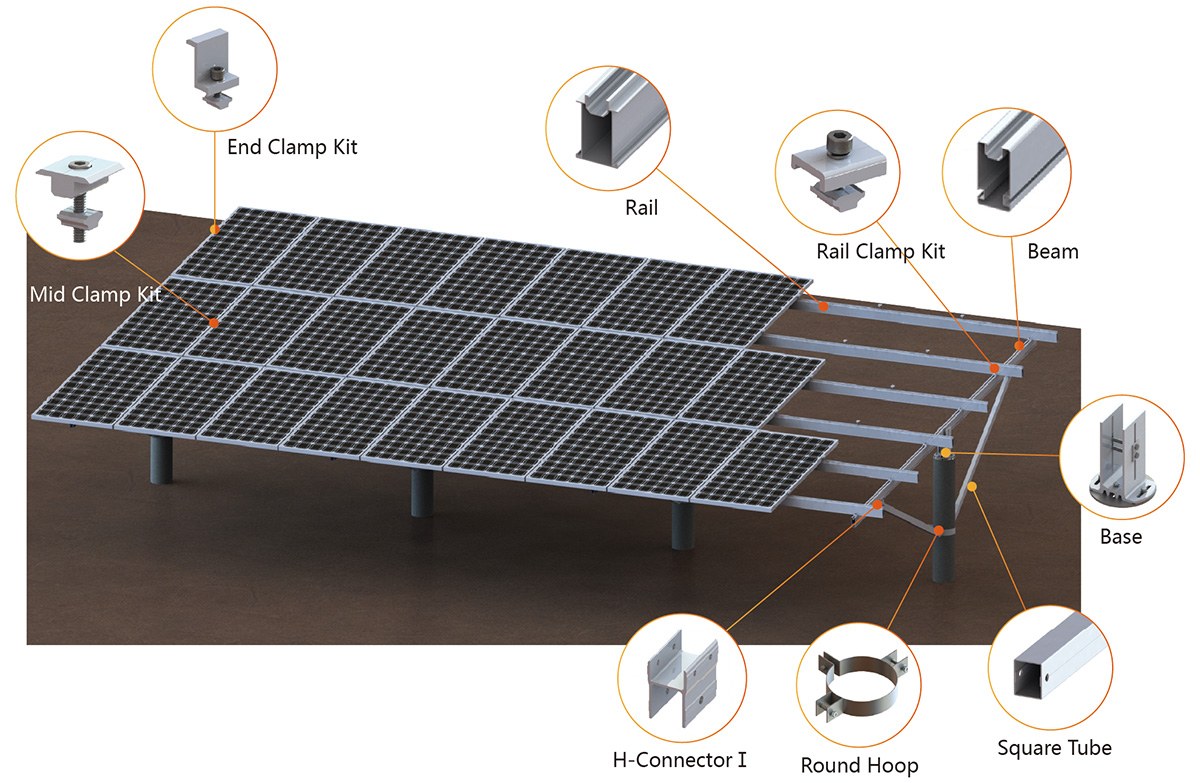

02 Принципиальная схема аксессуара

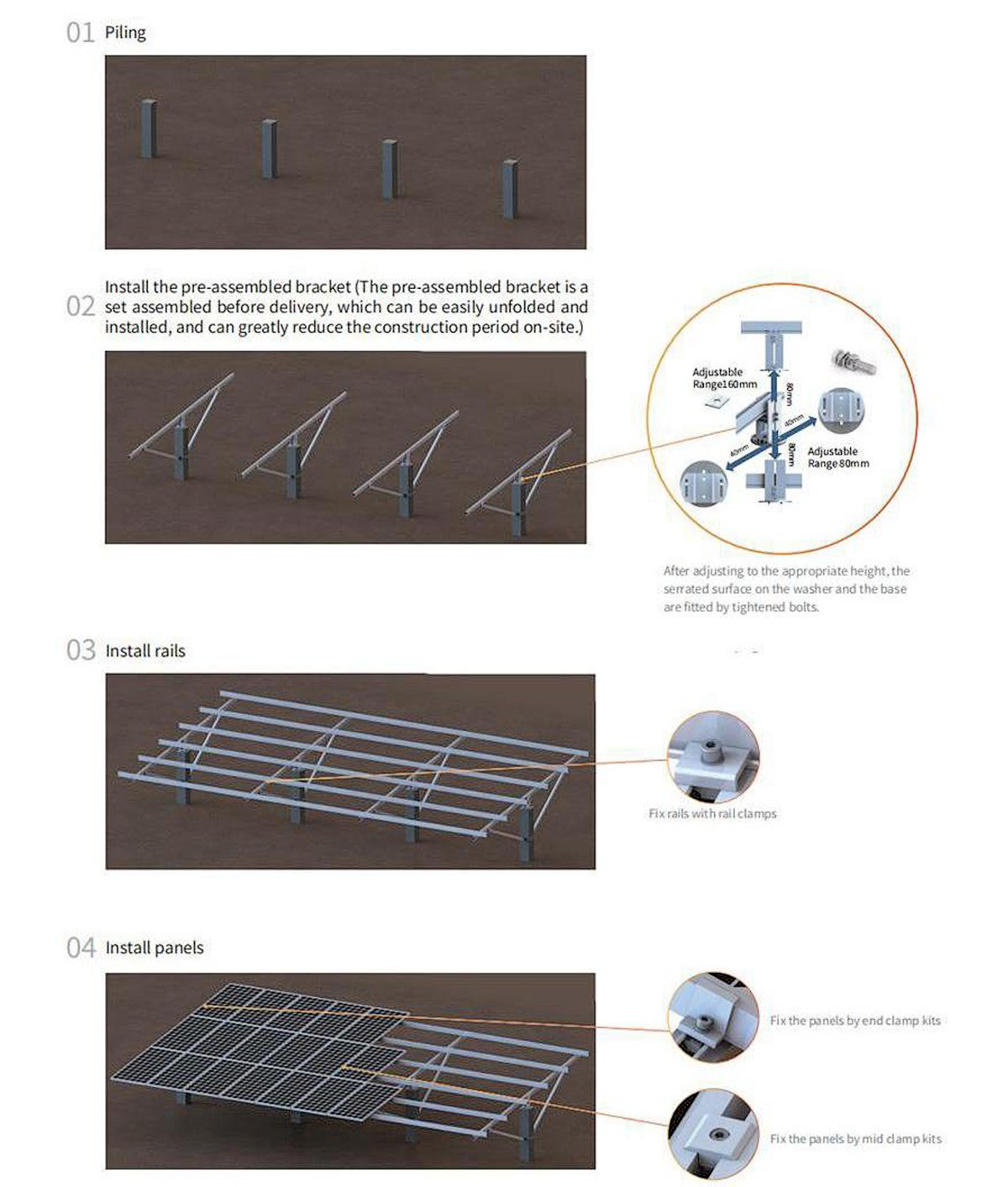

03 Этапы установки

04 Основные инженерные параметры

05 Сценарии применения в промышленности

✔ Фотоэлектрическая станция на поверхности рыбоводного пруда (рыболовство и фотоэлектричество взаимодополняют друг друга)

✔ Проекты фотоэлектрических установок для приливно-отливных зон и зон приливов

✔ Горная электростанция

✔ Мягкие геологические области, такие как илистые отмели

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление индивидуальных отчетов по расчету нагрузки (включая анализ ветровой нагрузки, снеговой нагрузки и сейсмической нагрузки).

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте исследования геологических условий (несущая способность грунта/уклон/коррозионная среда).

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

09 Проектный кейс
