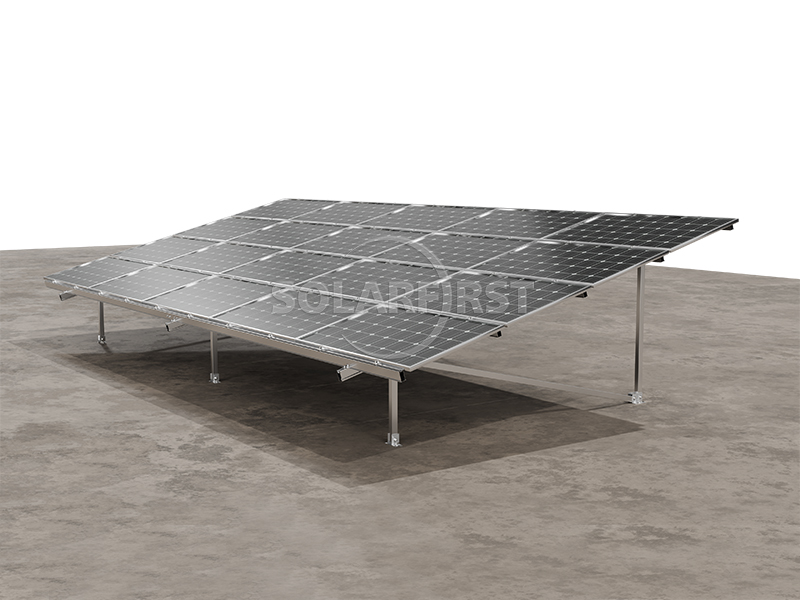

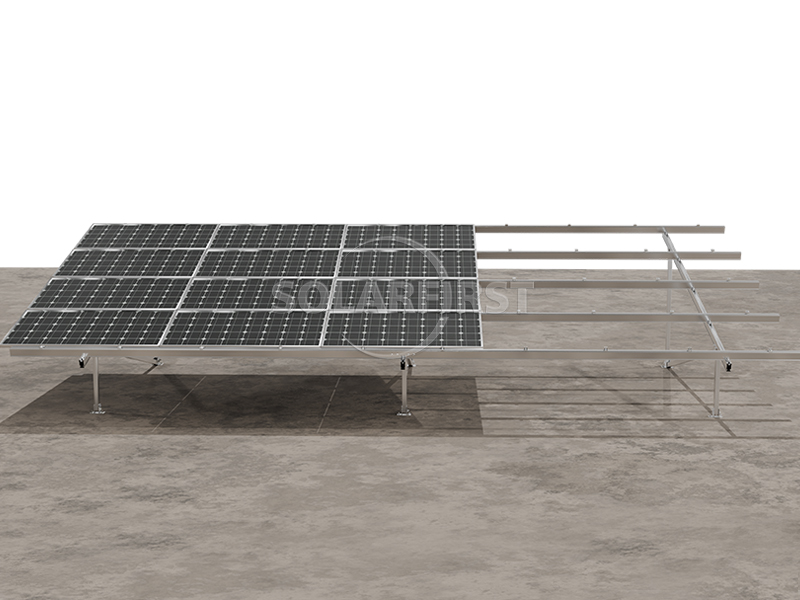

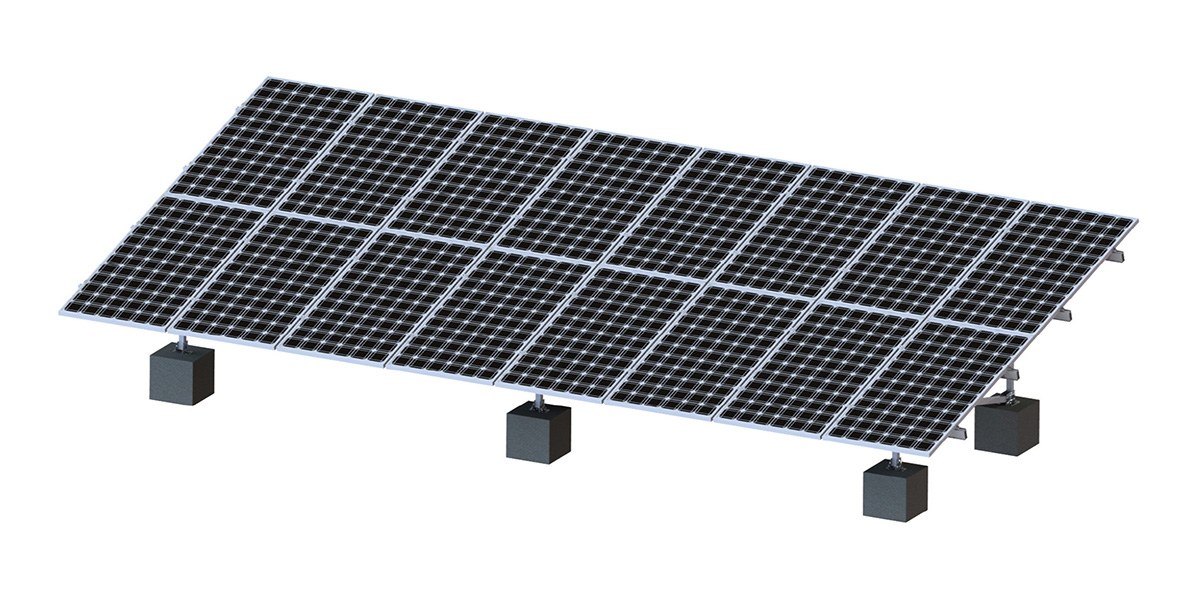

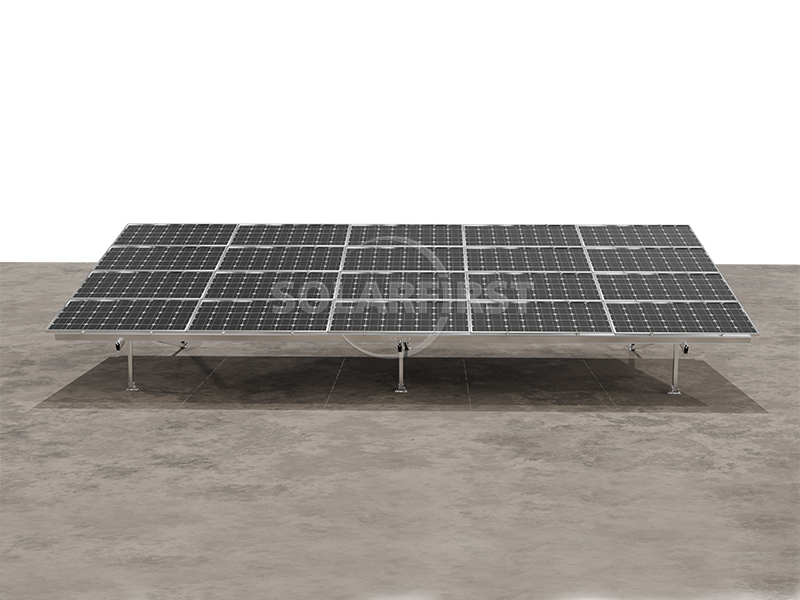

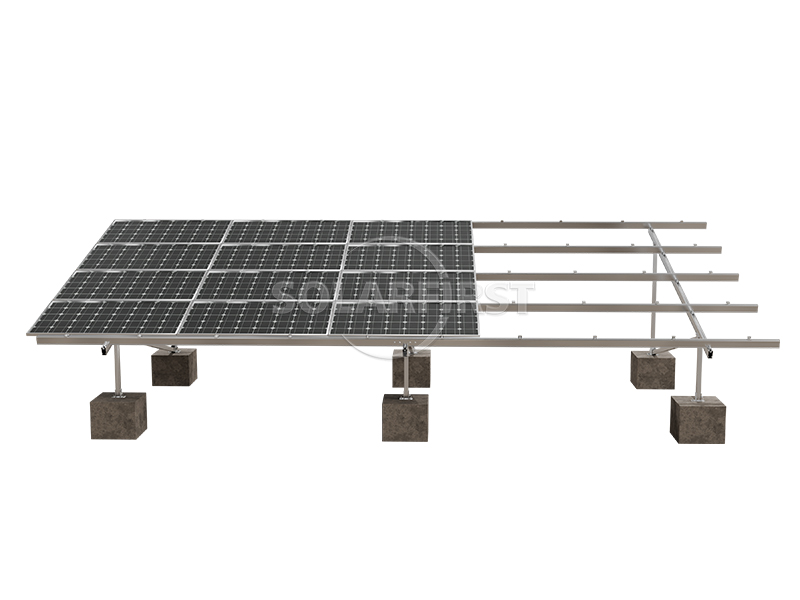

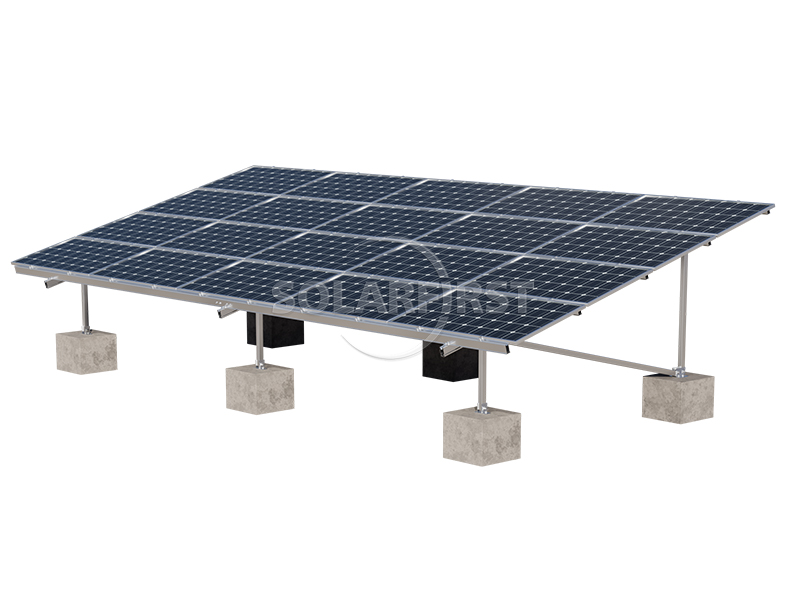

Солнечная наземная установка Алюминиевый наземный кронштейнСистема крепления алюминиевого бетона к земле
Варианты цвета/внешнего вида :
Natural silver（Colored according to customer requirements）Сертификация :
Anodized Aluminum 6005-T5Материал и обработка поверхности :
CE, ISO 9001, SGS01 Описание продукта
Данная система крепления солнечных модулей представляет собой высокоустойчивую к коррозии конструкцию для наземной установки, изготовленную из алюминиевого сплава 6005 и нержавеющей стали 304.
Балки и опоры будут предварительно собраны на нашем заводе перед отгрузкой, чтобы сэкономить время на строительных работах. Специальная конструкция опорной плиты обеспечивает регулируемый диапазон высоты и направления вперед-назад, что позволяет адаптировать конструкцию к месту установки.
Выбор типа конструкции будет зависеть от условий площадки и требований к нагрузке.

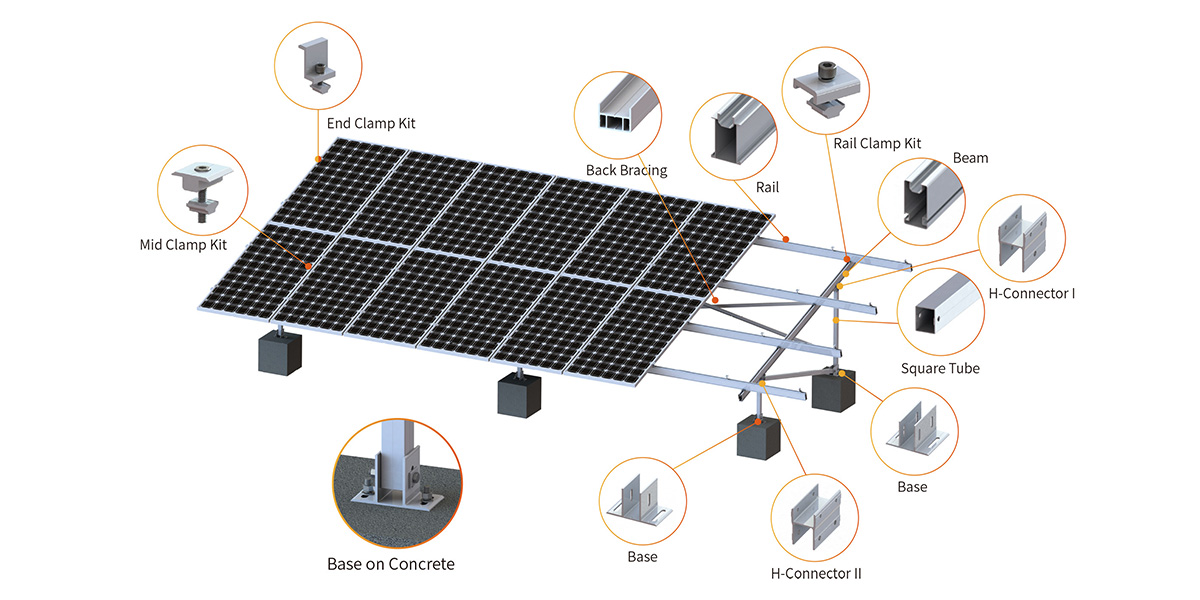

02 Схема дополнительных устройств

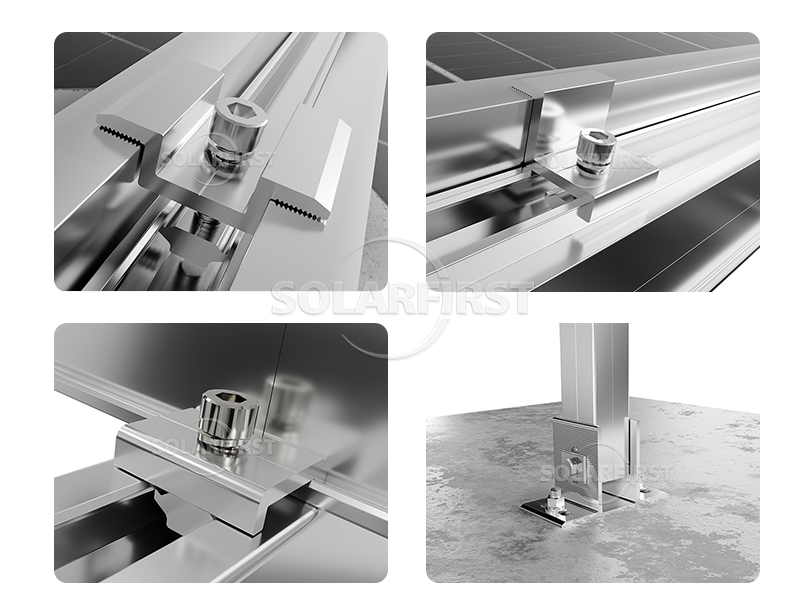

03 Структура
04 Основные инженерные параметры
| Ключевые показатели | Детали параметров |
| Применимая крыша | Земля |
| Ветровая нагрузка | 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Фундамент | Винтовая свая / Бетон |
| Основной материал | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| стандарт | Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
05 Сценарии применения в промышленности
✔ Наземные фотоэлектрические электростанции на равнинах/в горах
✔ Фотоэлектрическая ферма в пустыне/на приливной отмели
✔ Крупномасштабный фотоэлектрический парк
06 Профессиональные технические услуги
▶ Разработка решения и структурный анализ:
Предоставляем чертежи индивидуальных решений, отчеты о расчете нагрузок (включая анализ ветровой нагрузки/снеговой нагрузки/сейсмических сил) или сборочные чертежи.
▶Обследование на месте:
Инженеры проводят полевые исследования грунта совместно с местными специалистами по геологическим изысканиям.
▶Обучение и руководство по установке:
Предоставьте видеоинструкции по установке, руководства по установке и рекомендации по установке на месте, чтобы обеспечить безопасную и полную установку.
07 Система технической проверки
Предоставьте стандартизированные видеоролики по установке, руководства по эксплуатации и техническое сопровождение на объекте, чтобы исключить любые ошибки при строительстве.
07 Система технической проверки
▶ Экстремальные испытания в условиях окружающей среды
• Пройти низкотемпературную ударную обработку при -40℃.
• Коррозия от солевого тумана (более 3000 часов)
• Экстремальные испытания, такие как моделирование урагана со скоростью 60 м/с.
▶ Сертификация сторонней организацией
• Мы располагаем сертификатами соответствия требованиям ветрового давления, снегового давления, сейсмостойкости и материалов, выданными TUV, SGS и другими организациями, что гарантирует соответствие проектов мировым стандартам.
08 Посылки и доставка
Упаковка соответствует международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямэня и Шэньчжэня в Китае.
09 Пример проекта

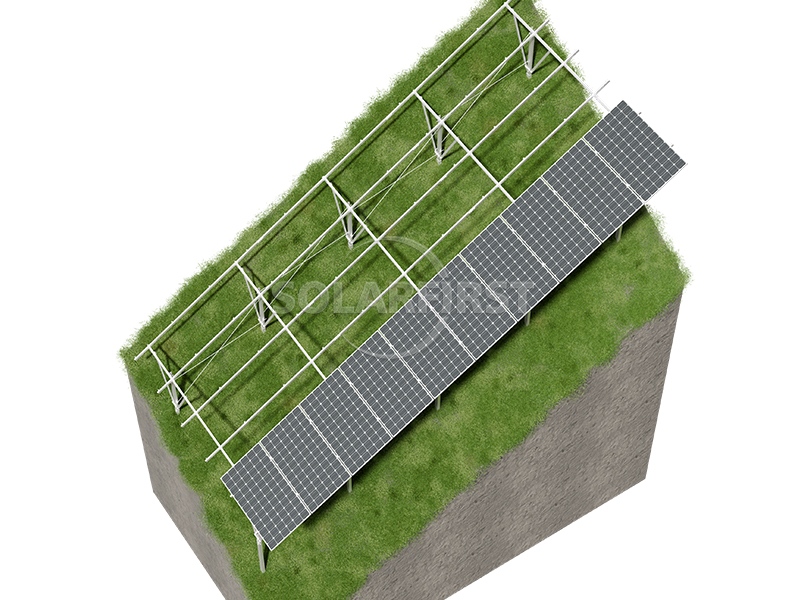

Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
Подробности
The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
Подробности
