Система крепления солнечных батарей на грунте с помощью ударных свай (для склонов)

01 Описание продукта
Система крепления солнечных панелей на сваях SF Ramming Pile Ground Mount разработана для сложных склонов, что делает ее экономически эффективным и адаптируемым решением для крупных коммерческих и промышленных солнечных электростанций. Ее фундамент на сваях специально разработан для участков с уклоном восток-запад, обеспечивая при этом оптимальную ориентацию панелей на юг для максимальной выработки электроэнергии. Благодаря высокой устойчивости к ветровым нагрузкам до 60 м/с и снеговым нагрузкам до 1,4 кН/м², эта система крепления солнечных панелей на склонах обеспечивает надежность и производительность в различных условиях.

Функции
◆ Фундамент из ударных свай, адаптирующийся к уклону местности
Система использует забивные сваи, которые эффективно стабилизируют поверхность на неровной или наклонной местности без масштабных земляных работ. Специальные регулируемые соединители позволяют точно выровнять солнечные панели по южному направлению, повышая выработку энергии даже на сложных ландшафтах.

◆ Быстрая установка с поддержкой оборудования
Машины для забивки свай методом трамбовки значительно сокращают трудозатраты и время монтажа. Каждая свая может быть установлена ​​быстро, что ускоряет сроки реализации проекта и снижает затраты — это особенно выгодно для крупных солнечных электростанций.

◆ Конфигурируемая и коррозионностойкая конструкция
Система, доступная в односвайном или двухсвайном исполнении, использует горячеоцинкованную сталь, сталь с покрытием Zn-Al-Mg или анодированный алюминий, что обеспечивает долговечность и коррозионную стойкость. Все компоненты соответствуют международным стандартам, включая GB, EN и ASCE.

◆ Разработано с учетом гибкости и безопасности
Предварительно разработанные регулируемые точки крепления позволяют точно настроить систему во время установки, учитывая особенности рельефа местности и расположение модулей. Это крепление для солнечной системы с опорой на склон обеспечивает как структурную гибкость, так и надежную и стабильную работу.

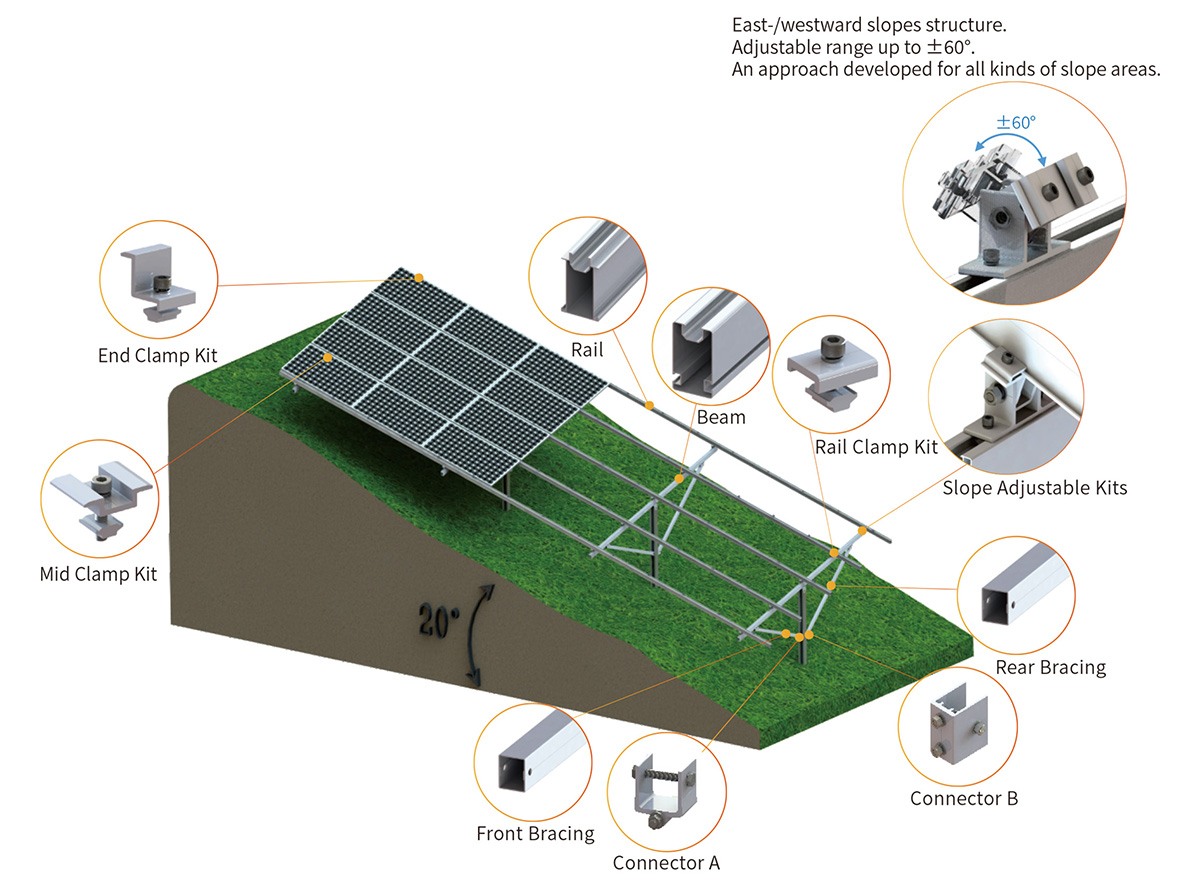

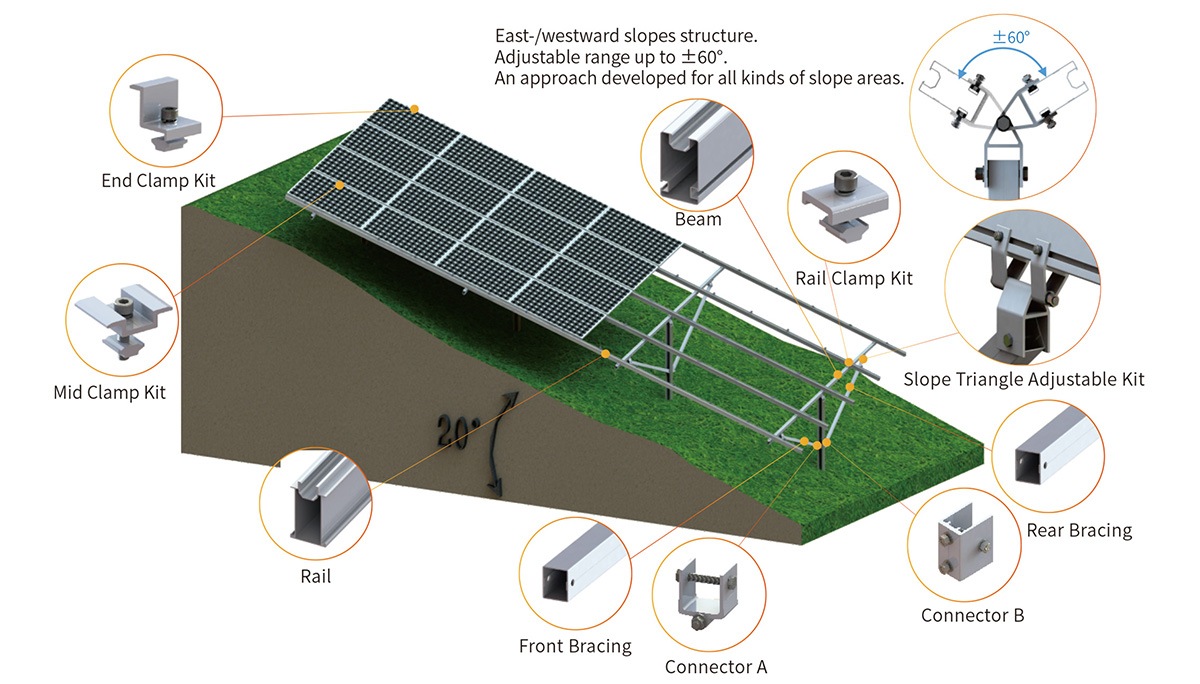

02 Схема дополнительных устройств

03 Основные инженерные параметры

04 Сценарии применения в промышленности

✔ Горные/холмистые фотоэлектрические электростанции

✔ Электростанция на неровной пустынной местности

✔ Крупномасштабные фотоэлектрические парки

05 Профессиональные технические услуги

▶ Разработка решения и структурный анализ:

Предоставляем чертежи индивидуальных решений, отчеты о расчете нагрузок (включая анализ ветровой нагрузки/снеговой нагрузки/сейсмических сил) или сборочные чертежи.

▶Обследование на месте:

Инженеры проводят полевые исследования грунта совместно с местными специалистами по геологическим изысканиям.

▶Обучение и руководство по установке:

Предоставьте видеоинструкции по установке, руководства по установке и рекомендации по установке на месте, чтобы обеспечить безопасную и полную установку.

06 Система технической проверки

Предоставьте стандартизированные видеоролики по установке, руководства по эксплуатации и техническое сопровождение на объекте, чтобы исключить любые ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания в условиях окружающей среды

• Пройти низкотемпературную ударную обработку при -40℃.

• Коррозия от солевого тумана (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана со скоростью 60 м/с.

▶ Сертификация сторонней организацией

• Мы располагаем сертификатами соответствия требованиям ветрового давления, снегового давления, сейсмостойкости и материалов, выданными TUV, SGS и другими организациями, что гарантирует соответствие проектов мировым стандартам.

07 Посылки и доставка

Упаковка соответствует международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямэня и Шэньчжэня в Китае.

08 Пример проекта
