Однослойная гибкая монтажная конструкция SF

01 Описание продукта

Однослойная гибкая система опор SF с тросами использует предварительно натянутую тросовую конструкцию, что позволяет достичь большой длины пролета – 20 метров в одном пролете, обеспечивая 6-метровый клиренс, что отвечает потребностям сельского хозяйства и животноводства. По сравнению со стационарными опорами, она экономит 20% фундамента и 30% стали. Она идеально подходит для сложных рельефов, таких как горы, пустыни и водоемы, и прошла сертификацию по национальному стандарту GB50017-2017 для стальных конструкций.

✅ Большепролетная экономичная конструкция

• Один пролет 15-20 метров (компоновка полуструнных элементов)≥6 метров рабочего пространстваКонструкция многоточечного привода увеличивает критическую скорость ветра

• Сертификация по предельной скорости ветра 45 м/с (ASCE 7-10)

✅ Использование композитного материала с высоким запасом по высоте

• ≥6 метров рабочего пространства
• Поддерживать одновременное развитие сельскохозяйственного земледелия и животноводства

✅ Оптимизация затрат на материалы

• Расход стали сокращается на 30% (около 20 тонн на МВт для стационарных опор)
• Снижение основных затрат (сваи PHC/набивные сваи)

✅ вездеходная приспособляемость

• Горы, холмы, пустыни, пруды, неровный рельеф
• Адаптируемость к склону: угол наклона ≤30°

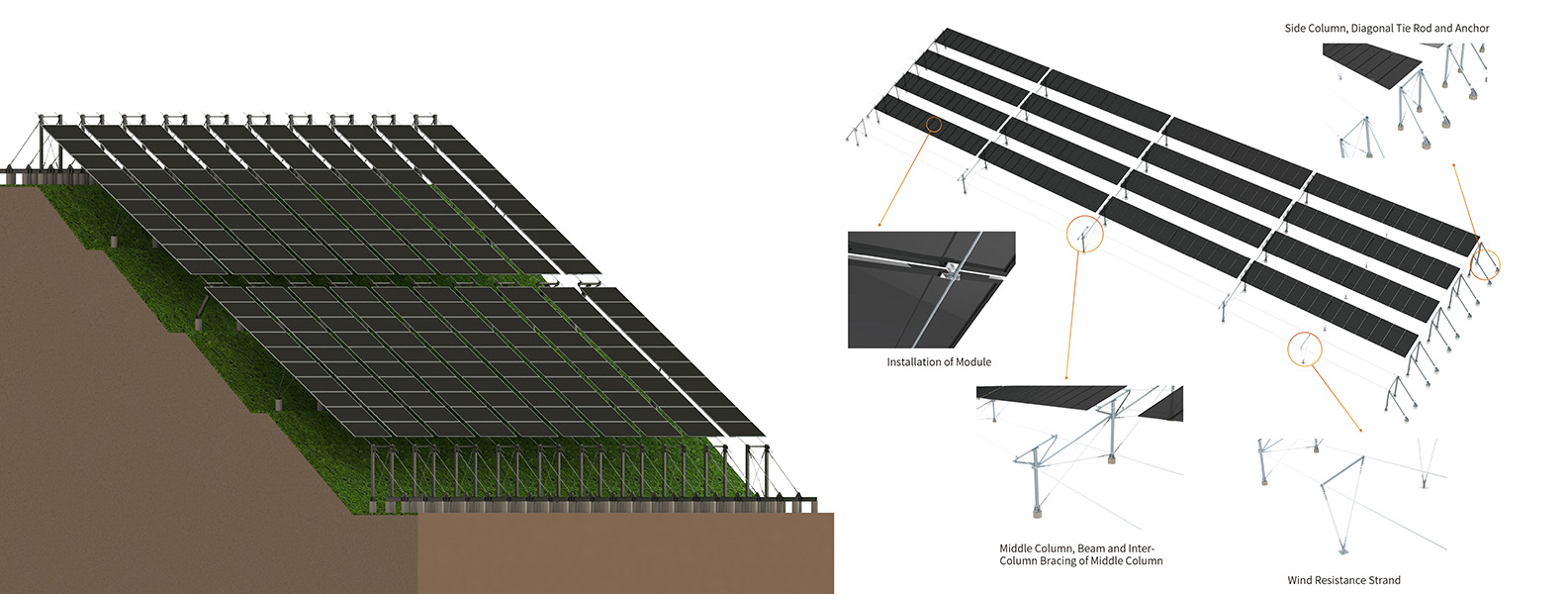

02 Принципиальная схема аксессуара

03 Компоненты продукта

04 Основные инженерные параметры

05 Сценарии применения в промышленности

✔ Поверхностные фотоэлектрические системы для водохранилищ/рыбных прудов

✔ Комплексная склоновая электростанция

✔ Зона восстановления шахты

✔ Очистные сооружения сточных вод

06 Профессиональные технические услуги

▶ Проектирование схемы и структурный анализ:

Предоставление индивидуальных отчетов по расчету нагрузки (включая анализ ветровой нагрузки, снеговой нагрузки и сейсмической нагрузки).

▶ Поддержка геологоразведочных работ на месте:

Инженеры проводят на месте исследования геологических условий (несущая способность грунта/уклон/коррозионная среда).

▶ Обучение и руководство по установке:

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

Предоставляйте стандартизированные видеоматериалы по установке, руководства по эксплуатации и технические рекомендации на месте, чтобы исключить ошибки при строительстве.

07 Система технической проверки

▶ Экстремальные испытания на воздействие окружающей среды

• Выдерживает воздействие низких температур при -40℃

• Коррозия в соляном тумане (более 3000 часов)

• Экстремальные испытания, такие как моделирование урагана скоростью 60 м/с.

▶ Сертификация третьей стороной

• У нас имеются сертификаты на ветровую нагрузку, снеговую нагрузку, сейсмостойкость и сертификацию материалов, выданные TUV, SGS и другими организациями, для обеспечения соответствия глобальных проектов.

08 Посылки и доставка

Упаковка по международным стандартам; товары отправляются из портов Шанхая, Нинбо, Тяньцзиня, Сямыня и Шэньчжэня в Китае.

09 Проектный кейс
